Platzsparendes Röntgen-Komplettsystem für den Standard-Steckdosenbetrieb mit schwenkbarem Monitor für die Kleintiermedizin – jetzt "Made in Germany"!

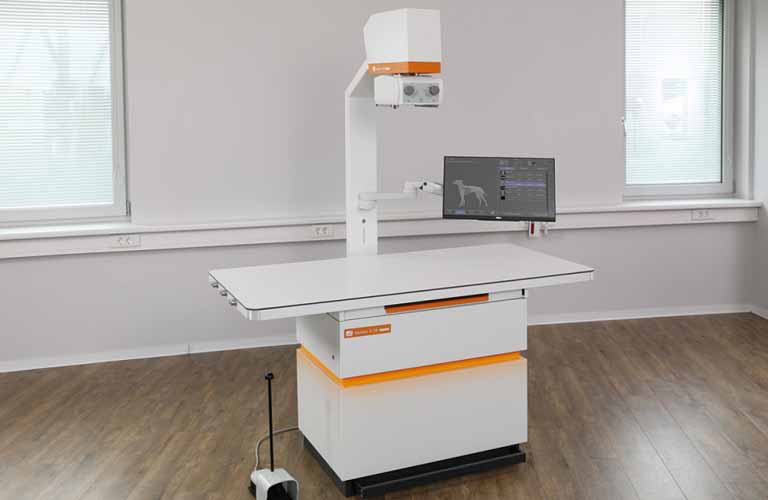

Die Röntgenanlage Amadeo V mini II wurde speziell für die Bedürfnisse in der Veterinärmedizin konzipiert und ist besonders für die Kleintierpraxis geeignet. Der vollkommen ebene 4-Wege-Schwimmtisch ohne Aufkantungen wird Sie begeistern. Dieses Veterinär-Röntgensystem ist eine  Eigenentwicklung „Made in Germany“ der Oehm und Rehbein GmbH und das Ergebnis einer engen Zusammenarbeit mit Tierärzten und universitären Einrichtungen.

Der PC sowie eine Schublade für Lagerungshilfen sind platzsparend direkt im Röntgentisch eingefügt. Der 32kW-Hochfrequenzgenerator mit drehbarer Lichtvisierblende ist ebenfalls im Röntgentisch integriert. Über die Fußbremse am Tisch kann sowohl die Bewegung der Tischplatte gestoppt als auch das Licht am Kollimator bedient werden. Für die Stromversorgung genügt der Anschluss an eine Standardsteckdose. Es sind keine größeren Umbaumaßnahmen in Ihrer Kleintierpraxis erforderlich.

Der um 180° schwenkbare und höhenverstellbare Touchscreen-Monitor gestattet eine bequeme Bedienung der Röntgensoftware (Akquisition und Befundung) auf engstem Raum. Die Integration Ihres Praxisverwaltungssystems ist für uns selbstverständlich.

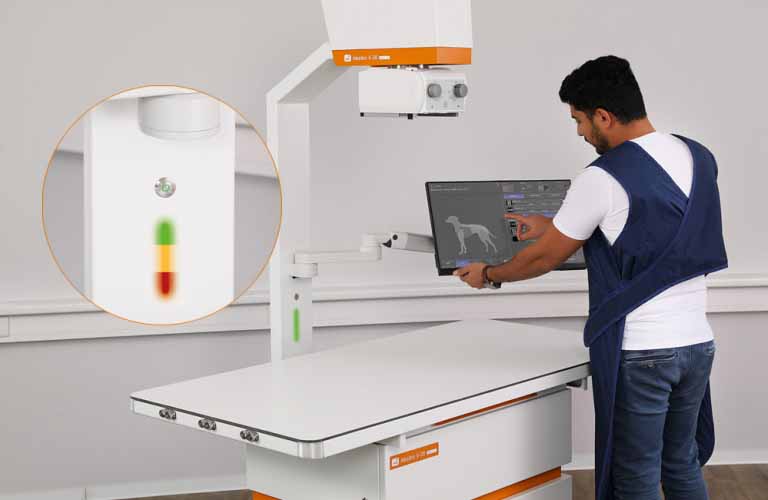

Eine 3-stufige LED-Statusanzeige am Röntgenstativ realisiert die einfache Visualisierung des Betriebszustands. Mit Hilfe des 2-stufigen Fußschalters kann der Röntgenschuss vorbereitet und ausgelöst werden.





Video: Digitale Veterinär-Röntgenanlage für die Kleintiermedizin





Das Röntgensystem Amadeo V mini II für die Kleintierpraxis ist in 3 Varianten verfügbar:

Amadeo V-DR mini II

mit fest eingebautem CsI-Röntgendetektor 17" x 14"
(Aufnahmefläche 43,3 x 35,5 cm)

Amadeo V-DR mini II

mit fest eingebautem CsI-Röntgendetektor 17" x 17"
(Aufnahmefläche 43,2 x 43,2 cm)

Amadeo V-AX mini II

für den Einsatz mit Film/CR Kassetten oder vorhandenem DR System ohne Generatorsteuerung

Merkmale und Vorteile des Röntgensystems für die Kleintiermedizin

Ökonomisch

Der Amadeo V-DR mini II kann mit einer Standardsteckdose betrieben werden. Es sind keine größeren Umbaumaßnahmen erforderlich.

Komfortabel

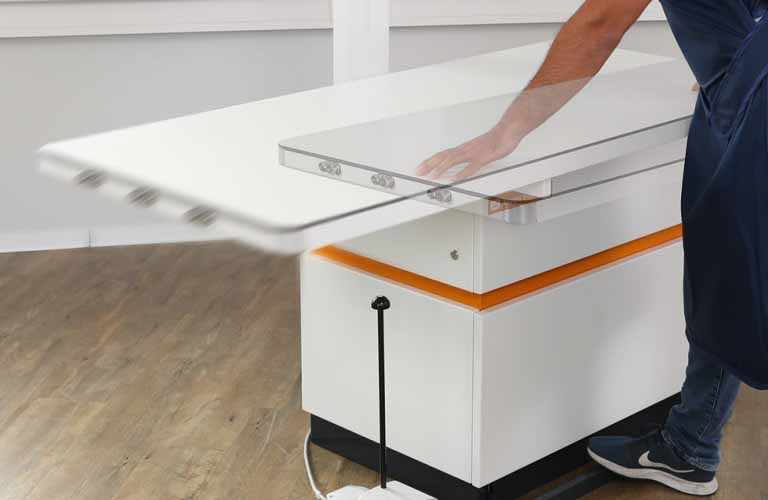

Der komplett ebene Röntgentisch ohne Aufkantungen ist mit einer schwimmenden 4-Wege-Tischplatte mit sehr leisen Bremsen ausgestattet. Diese erlaubt großzügige Verfahrwege und kann bequem an der Frontleiste betätigt werden. Die professionelle Monitor-Arm-Halterung zur Bedienung der Röntgensoftware ist 180° schwenkbar und höhenverstellbar und garantiert eine ergonomische Körperhaltung beim Arbeiten.

Effizient

Durch die Integration des in Ihrer Tierarztpraxis bestehenden Praxisverwaltungssystems werden die Patientendaten „per Knopfdruck“ übergeben.

Sichtbar

Statusanzeige der Software über große LED in 3 Farben

Platzsparend

Der PC wurde in den Röntgentisch integriert. Somit sind keine zusätzlichen Kabel oder Halterungen notwendig. Außerdem verfügt das Röntgensystem über eine Schublade für Lagerungshilfen etc.

Exzellente Bildqualität

Der standardmäßig eingesetzte hochwertige Röntgendetektor auf Basis eines Cäsium-Jodid (CsI) Szintillators, besticht durch beste Bildqualität auch bei niedrigen Röntgendosiswerten.

Insbesondere bei einem direktem Bildvergleich mit den sonst vielfach verwendeten GadOx (Gd²O²S:Tb) Detektoren ist dieser Qualitätsvorsprung deutlich zu erkennen.

Bedienerfreundlich

Die professionelle dicomPACS®DX-R Röntgensoftware für Akquisition und Befundung überzeugt durch eine intuitive und moderne grafische Bedienoberfläche. Die Untersuchungen werden bequem am Monitor durchgeführt und alle dabei notwendigen Einstellungen der Röntgenparameter automatisch an den Generator übergeben.

Schnell

Kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme bereits zur Betrachtung und Befundung zur Verfügung. Das garantiert einen schnellen Arbeitsablauf.

Durchdacht

Ein in die Röntgensoftware integrierter Röntgenhelfer informiert über die korrekte Einstelltechnik für jede Untersuchung von Katzen und Hunden.

Einzigartig

Spezialvermessungsfunktionen, wie z. B. MMP (Modified Maquet Procedure), HD-Vermessung, TTA, TPLO, Herzvermessung nach Buchanan und viele andere, können ohne Aufpreis verwendet werden.

Kompakt

Das Röntgensystem ist klein und sehr platzsparend. Der 230V-Hochfrequenzgenerator ist direkt im Röntgentisch integriert. Zusätzliche Kabelkanäle bzw. Stellplatz für den Generator werden nicht benötigt.

Unkompliziert

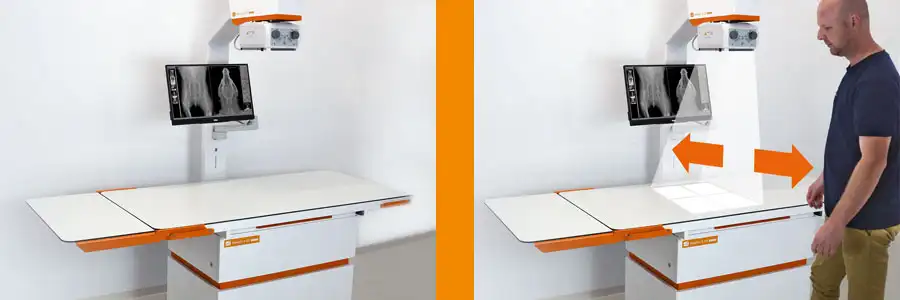

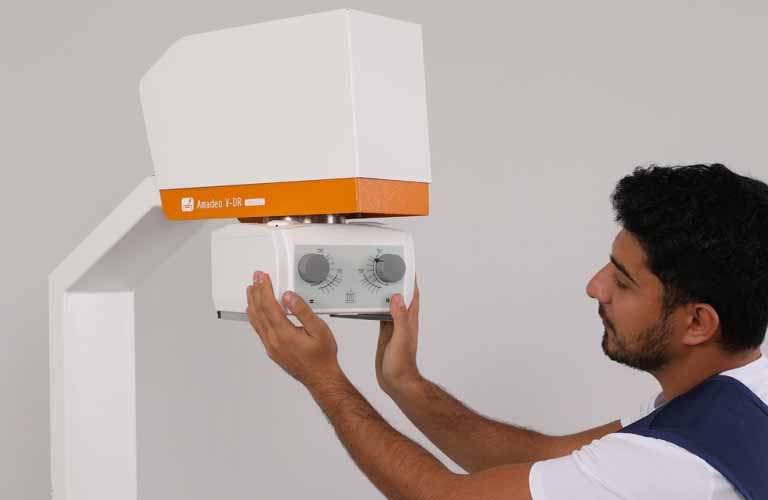

Das drehbare Lichtvisierblende ist mit LED-Beleuchtung/Timer ausgestattet und kann zusätzlich sowohl über den Fußschalter als auch über die Fußbremse bedient werden.

Sicher

Klemmen zum Anbringen von Fixierbändern: Mit den Bändern kann das Tier fixiert werden, sodass das Personal den Kontrollbereich zur Aufnahme der Röntgenbilder verlassen kann.

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Digitales Röntgen: Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Herzstück eines jeden Amadeo DR-Veterinär-Systems ist die von der Oehm und Rehbein GmbH entwickelte dicomPACS®DX-R Akquisitions- und Steuerungssoftware mit integriertem Röntgenhelfer.

Die Röntgensoftware übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine einfache und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle dicomPACS®DX-R Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildbearbeitungsprozesse erlauben eine organspezifische Optimierung und garantieren somit Röntgenbilder in höchster Qualität.

[weitere Informationen...]


Röntgendetektoren für das digitale Veterinär-Röntgensystem Amadeo V mini II-Systeme

Digitales Röntgen: Akquisitions- und Befundsoftware für Röntgenbilder

Hier finden Sie eine Aufstellung der verfügbaren Röntgendetektoren. Verschiedene Ausführungen und Größen von Röntgendetektoren ermöglichen eine individuelle Konfiguration der Anlage.

[zur Übersicht...]

  • Produktinformation Röntgensystem V mini II
    Platzsparendes Röntgen-Komplettsystem für den Standardsteckdosen-Betrieb mit schwenkbarem Monitor

  • Produktübersicht Veterinärmedizin
    Digitales Röntgen in der Veterinärmedizin - Leitfaden für Klinik und Praxis

Optionale Erweiterungen

dicomPACS®MobileView - der webbasierte Viewer für mobile Endgeräte


dicomPACS®MobileView - der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet Tierärzten mobile Freiheit an Arbeitsorten in und außerhalb einer Klinik oder Praxis, wobei das radiologische Bildmaterial zu jeder Zeit zur Verfügung steht.

Cloud: Archivieren von Bildern und Dokumenten sowie Teilen von medizinischen Daten über das Internet mit ORCA


Archivieren von Bildern und Dokumenten sowie Teilen von medizinischen Daten über das Internet mit ORCA
ORCA®  (Oehm und Rehbein Cloud Archiving) ist eine Plattform um medizinische Bilder und Dokumente in einer speziellen, dafür optimierten Cloud zu speichern, zu betrachten und zu teilen. ORCA® bietet mit ORCA® Archive und ORCA® Share zwei attraktive Verwendungsmöglichkeiten.

dicomPACS®vet - die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement


dicomPACS®vet - die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
dicomPACS®vet ist ein einfach zu bedienendes, durchdachtes Instrument für die tägliche Diagnostik. Die Bildbearbeitunfssoftware umfasst die Akquisition, Verarbeitung, den Transfer und die Archivierung von Bildmaterial und kann zudem problemlos in alle gängigen Verwaltungssysteme integriert werden.


Technische Daten Amadeo V mini II (Standardkonfiguration)

HF-Generator

32 kW Hochfrequenz-Generator für Netzspannung 230 V~,
50/60 Hz einphasig (Standard-Steckdose), 10 A
• kV Bereich von 40 - 125 kV
• mA Bereich von 80 - 400 mA
• Schaltzeit von 0,004 – 1,5 s

Röntgenstativ mit Tisch

• Röntgenstativ mit festem FFA = 105 cm
• Professionelle Monitor-Arm-Halterung zur bequemen
   Bedienung (180° schwenkbar, höhenverstellbar)
• Drehbare Lichtvisierblende mit LED-Beleuchtung/Timer,
   auch über die Bremse einzuschalten
• 4-Wege-Schwimmtischsystem, großzügige Verfahrwege,
   sehr leise Bremsen
• Große, komplett ebene Tischfläche ohne Aufkantungen
   (1591 x 742 mm) mit kratzfester, dosisoptimierter Tischplatte,
• Tischhöhe 839 mm
• Eingebauter PC (modellabhängig)
• Integrierte Schublade für Lagerungshilfen etc.
• 3-stufige LED-Statusanzeige   Visualisierung Betriebszustand
• Stabile und langlebige Ausführung aller Komponenten
• Fußschalter, 2-stufig (Vorbereitung / Röntgenschuss)
• Gewicht ca. 245 kg

Röntgenröhre 125 kVp

Drehanoden-Röntgenröhren mit Doppelfokus, Brennfleck 0,6 / 1,3 mm

Direkt-Radiographie-Detektor 35 cm x 43 cm

Exzellente Bildqualität auch bei geringer Strahlendosis - verschiedene Größen und Auflösungen verfügbar

Direkt-Radiographie-Detektor 43 cm x 43 cm

Exzellente Bildqualität auch bei geringer Strahlendosis - verschiedene Größen und Auflösungen verfügbar

Bedienung über Akquisitionskonsole

Mini-PC mit 24“ Monitor inkl. dicomPACS®DX-R Akquisitions-und Befundsoftware mit moderner, grafischer Bedienoberfläche

•  Steuerung des Flachbildschirms
•  Steuerung des Röntgengenerators
•  Adaptiertes organbezogenes Bildprozessing CoP (Cognition Optimised Processing)
•  Multimedialer Helfer „Röntgeneinstelltechnik“
•  DICOM Send SCU zum Bildversand an ein PACS-System Arbeitsschritte SCU/SSP zur Anbindung an die Praxis-EDV
•  Patienten-CD

Fixierklemmen

Halterung für Bänder, mit denen das Tier fixiert werden kann – das Personal kann den Kontrollbereich zur Aufnahme verlassen

Technische Änderungen vorbehalten
