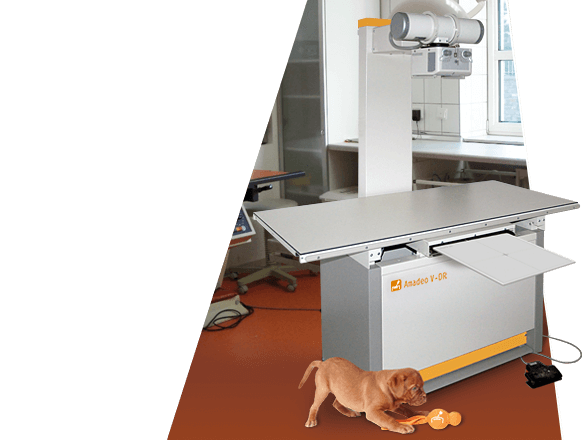

Digitales Röntgen mit dem Röntgen-Komplettsystem für Kleintiere mit integriertem Röntgentisch

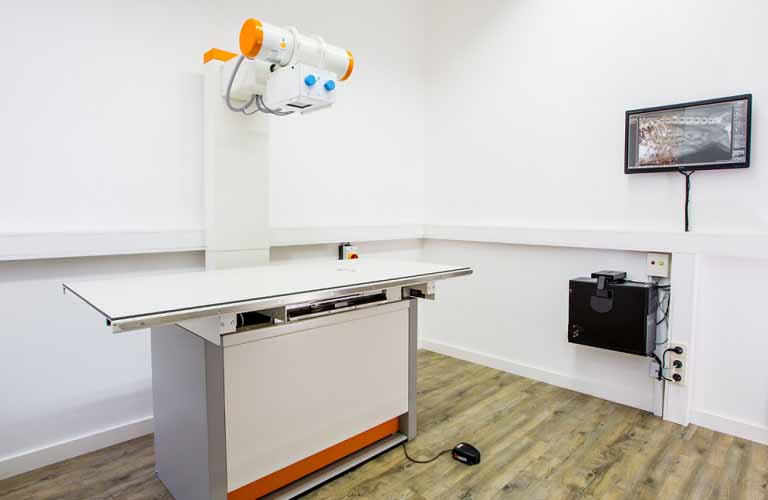

Das Amadeo V-System wurde speziell für die Bedürfnisse in der Veterinärpraxis konzipiert und umfasst alle notwendigen Komponenten und Funktionen für das digitale Röntgen ohne Kassetten – wie Patientenlagerungstisch mit schwimmender Tischplatte, 3-Phasen-Röntgengenerator, PC, Monitor und die dicomPACS®DX-R Akquisitions- und Befundsoftware. Das Amadeo V kann sowohl als  Detektor-System (DR), als auch im Zusammenspiel mit einem CR-System eingesetzt werden. Die kompakte Bauweise des Amadeo V-Systems gestattet eine Montage auf engstem Raum. Der Röntgengenerator ist platzsparend direkt im Röntgentisch integriert. Die Anlage bietet eine sehr gute Handhabung und Flexibilität für verschiedene Aufnahmetechniken.

Der optimierte Arbeitsablauf des Amadeo V-Systems verringert die Zahl der Arbeitsschritte. Damit sparen Sie Zeit sowie personelle und finanzielle Ressourcen. Die dicomPACS®DX-R Steuerungskonsole übernimmt sämtliche Funktionen zum Betrieb des Röntgensystems: Von der Steuerung des Röntgengenerators bis zum fertigen, qualitativ hervorragenden, befundfähigen Bild. Alle notwendigen Einstellungen werden an einem einzigen Bedienpult vorgenommen. Der integrierte multimediale Röntgenhelfer bietet zusätzlich vielfältige Hinweise für die korrekte Einstelltechnik und Lagerung des Patienten.





Amadeo V ist in zwei Varianten verfügbar:

Amadeo V-DR:

DR-System mit fest eingebautem Röntgendetektor

Amadeo V-AX:

System für den Einsatz von Film/CR-Kassetten

Merkmale und Vorteile des Amadeo V-Systems

Ökonomisch

Bereits mit einem geringen Kostenaufwand pro Tag können Sie die vielen Vorteile des Amadeo vet-Systems nutzen.

Ihr Vorteil: Überschaubare Kosten für modernste, digitale Röntgentechnologie.

Exzellente Bildqualität

Der eingesetzte hochwertige Direkt-Radiographie-Detektor (bei der DR-Variante) mit einer Auflösung von bis zu 5 lp/mm auf Basis eines Cäsium-Jodid (CsI) Szintillators, besticht durch beste Bildqualität auch bei niedrigen Röntgendosiswerten. Speziell Röntgenbilder von kleinen Objekten, z.B. Katzen- und Hundepfoten haben eine extrem hohe Detailauflösung und ermöglichen eine sehr gute Diagnostik.

Ihr Vorteil: Qualitätsvorsprung bei einem direkten Bildvergleich mit den sonst üblichen GadOx (Gd²O²S:Tb) Detektoren.

Bedienerfreundlich

Die professionelle dicomPACS®DX-R Akquisitionssoftware überzeugt durch eine intuitive und moderne grafische Bedienoberfläche. Die Untersuchungen werden bequem am Monitor durchgeführt und alle dabei notwendigen Einstellungen der Röntgenparameter automatisch an den Generator übergeben.

Ihr Vorteil: Keine manuelle Eingabe der Röntgenparameter an einer Bedienkonsole der Röntgenanlage notwendig.

Schnell

Kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme bereits zur Betrachtung und Befundung zur Verfügung.

Ihr Vorteil: Schneller Arbeitsablauf bei optimaler Dokumentation.

Effizient

Durch die Integration in Ihr bestehendes Praxisverwaltungssystem werden die Patientendaten „per Knopfdruck“ übergeben.

Ihr Vorteil: Keine lästige manuelle Eingabe der Patientendaten.

Durchdacht

Ein integrierter Röntgenhelfer informiert über die korrekte Einstelltechnik für jede Untersuchung von Katzen und Hunden.

Ihr Vorteil: Erleichtert den Röntgenvorgang.

Einzigartig

Spezialvermessungsfunktionen, wie z.B. MMP (Modified Maquet Procedure) HD-Vermessung, TTA, TPLO und Herzvermessung und viele andere können ohne Aufpreis verwendet werden.

Ihr Vorteil: Erleichtert die Auswertung der Bilder außerordentlich.

Komfortabel

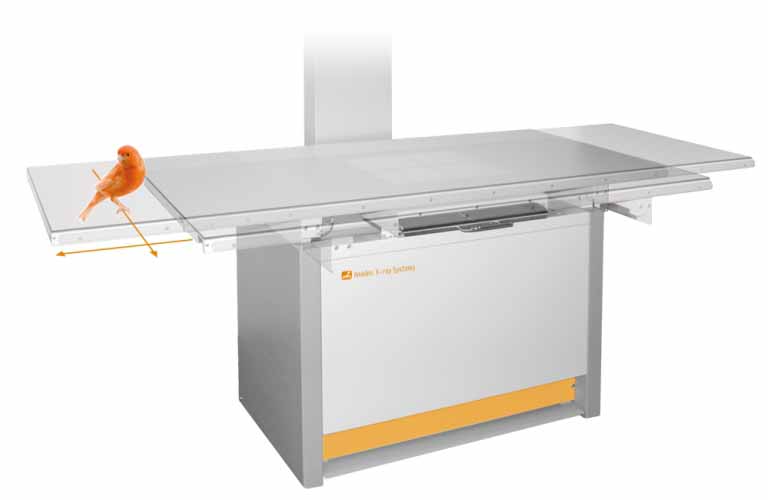

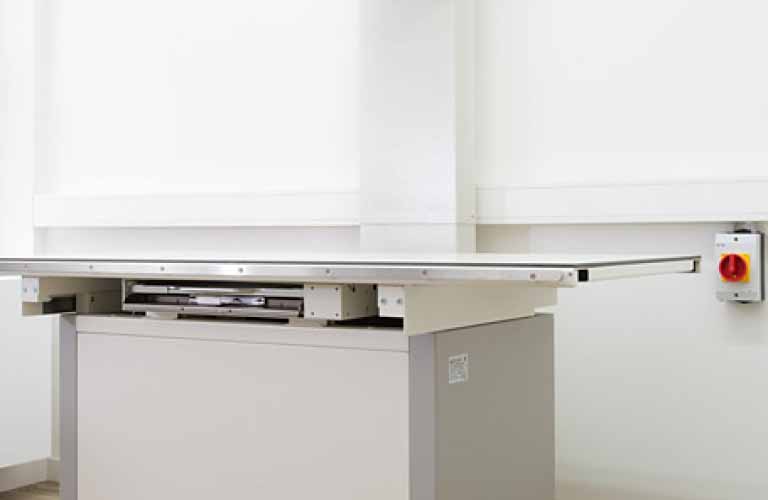

Der Patientenlagerungstisch ist mit einer schwimmenden Tischplatte ausgestattet.

Ihr Vorteil: Erlaubt großzügige Verfahrwege und kann bequem an der Frontleiste betätigt werden.

Kompakt

Der Röntgengenerator ist platzsparend direkt im Tisch des Amadeo V-Systems integriert.

Ihr Vorteil: Platzsparende Montage/ keine zusätzlichen Kabelkanäle bzw. Stellplatz für den Generator nötig (Platz- und Kosteneinsparung).

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

DXR vet

Herzstück eines jeden Amadeo DR-Systems ist die von der Oehm und Rehbein GmbH entwickelte dicomPACS®DX-R Akquisitions- und Steuerungssoftware mit integriertem Röntgenhelfer.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine einfache und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle dicomPACS®DX-R Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildbearbeitungsprozesse erlauben eine organspezifische Optimierung und garantieren somit Röntgenbilder in höchster Qualität.

[weitere Informationen...]

  • Produktbroschüre Digitale Radiographie mit dem Röntgenkomplettsystem Amadeo V-DR für Kleintiere
    Das Komplettsystem umfasst alle notwendigen Komponenten und Funktionen für das digitale Röntgen ohne Kassetten

  • Produktinfo Röntgendetektor PerkinElmer 4343F, kabelgebunden
    Außergewöhnliche Bildqualität mit 18,7 Millionen Pixeln und 100μm Pixelabstand, passt in jeden herkömmlichen Buckytisch und alle Rasterwandstative, Aufnahmefläche von 43x43cm (17"x7")

  • Produktinfo Röntgendetektor PerkinElmer 3543, kabellos
    Exzellente Bildqualität, Auflösung von 100μm, passt in eine herkömmliche Buckylade – Umbauten an der Röntgenanlage sind nicht erforderlich, Aufnahmefläche von 35x43cm (14"x17")

  • Produktinfo Röntgendetektor XenOR 35CW, kabellos
    Kompakter Röntgendetektor im Kassettenformat, für die mobile und stationäre Radiographie entwickelt – mit seinem geringem Gewicht von 3,7kg und einer Aufnahmefläche von 35x43cm (14"x17") bietet er kabellose Freiheit

  • Produktinfo Röntgendetektor XenOR 43CL, kabelgebunden
    Breite Anwendungspalette in der digitalen Radiographie durch Auto Exposure Detection (AED), geringes Gewicht und Kassettenformat, Aufnahmefläche 43x43cm (17"x17")

  • Produktinfo Röntgendetektor XenOR 35CL, kabelgebunden
    Der robuste Röntgendetektor XenOR ist für eine breite Anwendungspalette der digitalen Radiographie entwickelt worden, beispielsweise für die Nachrüstung bestehender Röntgensysteme, Aufnahmefläche von 35x43cm (14"x17")

Optionale Erweiterungen

PACS MobileView vet


dicom
PACS
®MobileView - der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet Tierärzten mobile Freiheit an Arbeitsorten in und außerhalb einer Klinik oder Praxis, wobei das radiologische Bildmaterial zu jeder Zeit zur Verfügung steht.

ORCA


Archivieren von Bildern und Dokumenten sowie Teilen von medizinischen Daten über das Internet mit ORCA
ORCA  (Oehm und Rehbein Cloud Archiving) ist eine Plattform um medizinische Bilder und Dokumente in einer speziellen, dafür optimierten Cloud zu speichern, zu betrachten und zu teilen. ORCA bietet mit ORCA Archive und ORCA Share zwei attraktive Verwendungsmöglichkeiten.

PACS Basispaket vet


dicomPACS®vet - die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
dicomPACS®vet ist ein einfach zu bedienendes, durchdachtes Instrument für die tägliche Diagnostik. Die Bildbearbeitunfssoftware umfasst die Akquisition, Verarbeitung, den Transfer und die Archivierung von Bildmaterial und kann zudem problemlos in alle gängigen Verwaltungssysteme integriert werden.

  • Amadeo-Referenz - Fachtierärztliche Gemeinschaftspraxis Dr. Fischer-Wackes und Dr. Wackes
    „Vor der Anschaffung des neuen Röntgensystems haben wir uns die letzten Jahre im Kollegenkreis umgehört und da wurden uns von verschiedenen Seiten Lösungen von Oehm und Rehbein empfohlen“, erläutert Dr. Jörg Wackes...

Technische Daten Amadeo V (Standardkonfiguration)

HF- Generator

32 kW Generatorleistung (max. 400 mA, 40 – 125 kV, 0,5 – 500 mAs)

Buckytisch

Stabile und robuste Säulenkonstruktion

FFA = 100 cm 4-Wege-Schwimmtischplatte (152 x 72 cm),

Großzügige Verfahrenswege

Lautlose Bremsen Auszulösen mit zweistufigem Fuß-oder wahlweise Handauslöser

Disoptimierte Auflage, seitlich angebrachte Befestigungsholme

Raster inklusive kompakte Bauweise erlaubt Montage auf engstem Raum

Pflegeleichte Pulverbeschichtung – unempfindlich gegen Stoßbeschädigungen

Leicht zu reinigen

Röntgenröhre 125 kVp 1,0 /2,0 mm

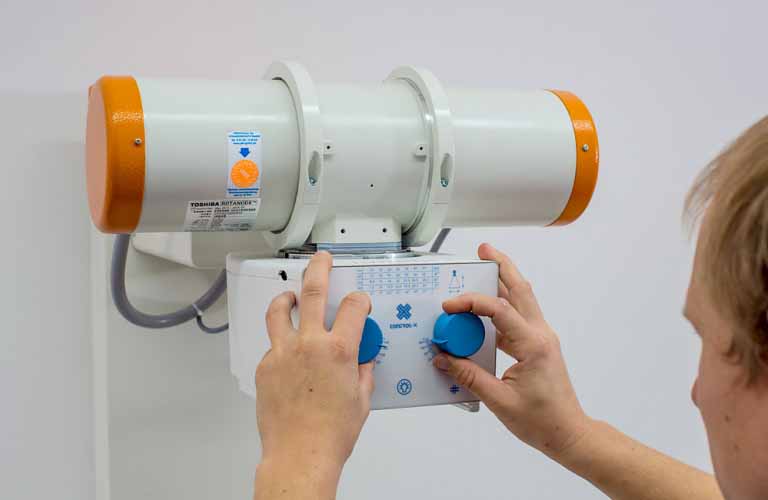

Kollimator, symmetrisch

Mit fokusnahen und -fernen Bleilamellen, mit Halogen- oder LED-Ausleuchtung, manuell auszuschalten über Bremsleiste, verlängerte Leuchtdauer (ca. 2,5 min)

Bucky mit herausnehmbaren Schwingraster

Vorhanden

Direkt-Radiographie-Detektor (43 x 43 cm)

Nur bei Amadeo V-DR

•   Aufnahmefläche 43,2 x 43,2 cm (17" x 17")
•   Pixeldichte 100 µm
•   Pixelmatrix 4.320 (h) x 4.320 Pixel (v) (18,5 Mio. Pixel)
•   Auflösung ca. 5.0 Lp/mm
•   Dynamikbereich (DQE) >75%
•   A/D Wandlung 16 Bit
•   Abmessungen 46,0 x 46,0 x 1,5 cm (BxHxT) (ISO 4090)
•   Gewicht ca. 4,5 kg

Bedienung über dicomPACS®DX-R Akquisitionsstation

Mini-PC mit 23“ Monitor inkl. dicomPACS®DX-R Akquisitions-und Befundsoftware mit moderner, grafischer Bedienoberfläche

Steuerung des Flachbildschirms

Steuerung des Röntgengenerators

Adaptiertes organbezogenes Bildprozessing CoP (Cognition Optimised Processing)

Multimedialer Helfer „Röntgeneinstelltechnik“

DICOM Send SCU zum Bildversand an ein PACS-System Arbeitsschritte SCU/SSP zur Anbindung an die Praxis-EDV

Patienten-CD

Optionale Komponenten zur Erweiterung des Amadeo-V Systems

Integrierter Monitor über dem Kollimator

Nur bei Amadeo V-DR

Anschluss an die normale Stromversorgung mit kapazitivem Zwischenspeicher für hohe Ausgangsleistung 6,5 KWS

Möglich, Stromversorgung mit 230 VAC/16 A, max. 6,5 kWs/150 mAs

Röntgenröhre, Fokus, 0,3 / 1,0mm

Möglich

Röntgenröhre, Fokus, 0,6 /1,5 mm

Möglich

HF-Generator mit 50 kW Generatorleistung

Möglich
