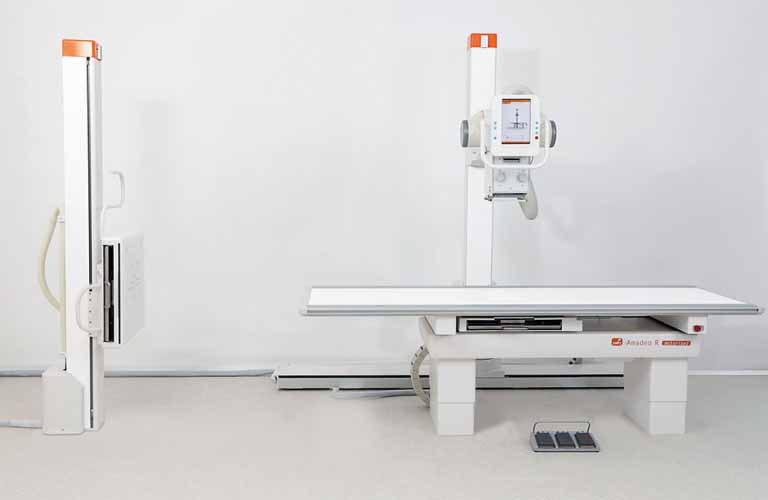

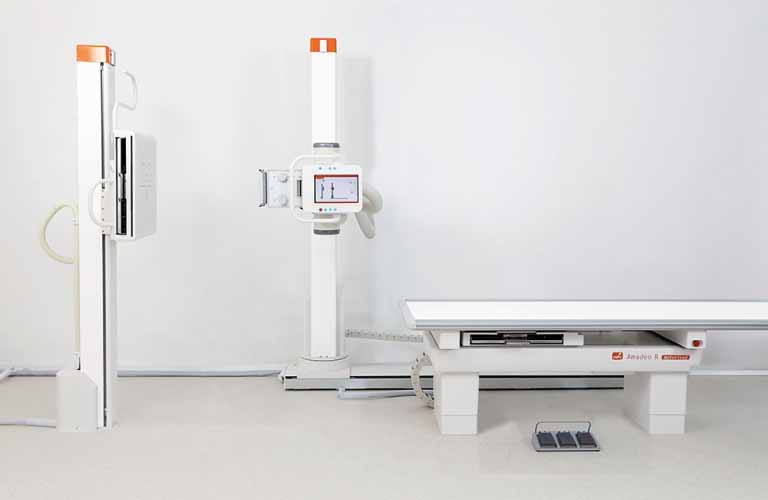

Motorisiertes, universelles Röntgensystem mit Buckytisch und Rasterwandstativ

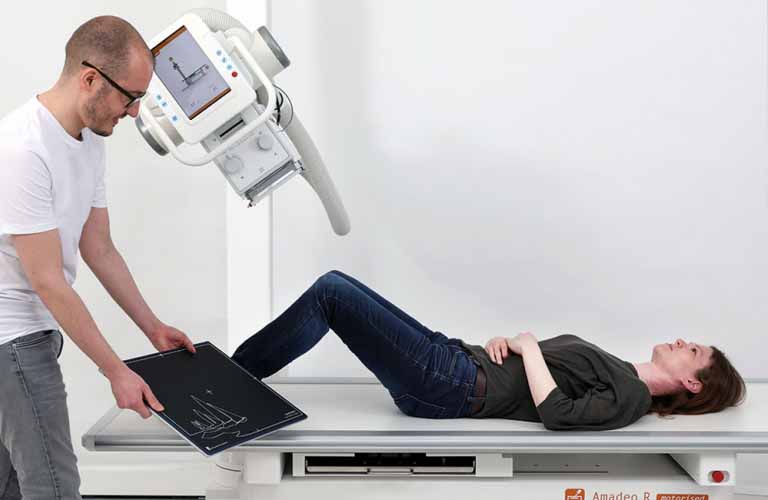

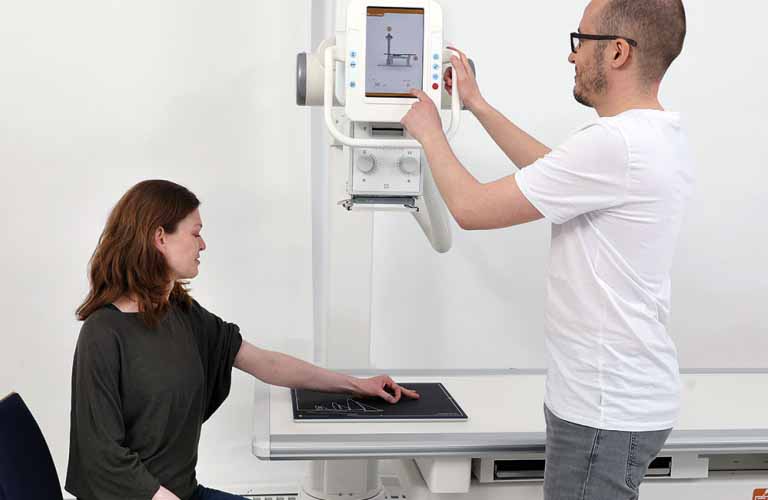

Das Amadeo R motorised ist ein vielseitiges, motorisiertes Röntgensystem mit Buckytisch und Rasterwandstativ, welches durch einfache Steuerung und Handhabung überzeugt. Ein intuitives 10"-Touchscreen-Display vereinfacht die Systembedienung. Die digitale Röntgenanlage ist für alle Röntgenaufnahmen im Sitzen, Liegen und Stehen geeignet und verfügt über ca. 60 halbautomatisch voreingestellte Positionen von Stativhöhe, Ausrichtung und SID.

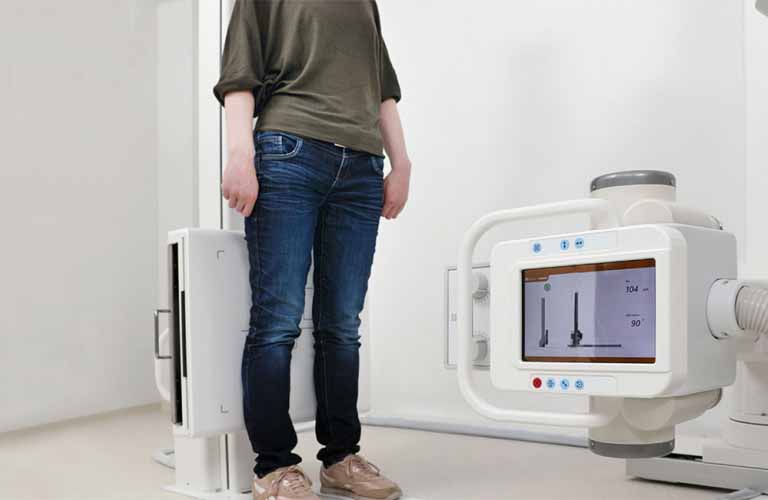

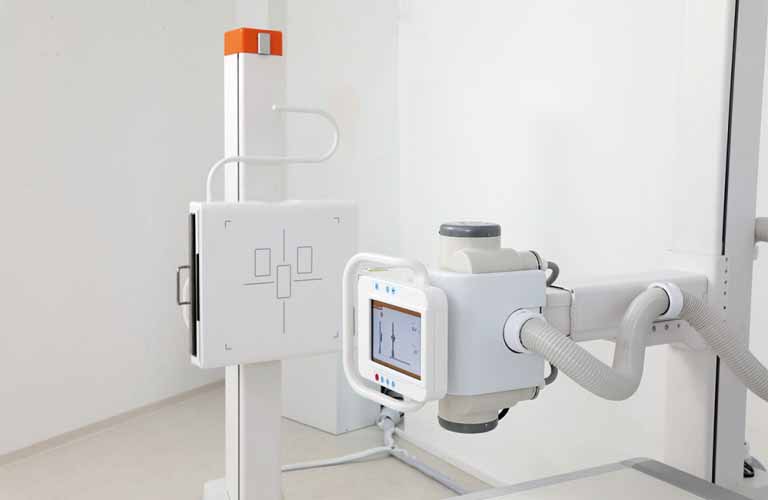

Das Röntgenpersonal ist schnell mit den Abläufen und der Benutzung unserer professionellen Akquisitions-und Befundsoftware dicomPACS®DX-R  vertraut. Der Röntgenstrahler und die Buckylade des Rasterwandstativs sind so konstruiert, dass sie sich bis auf den Boden herunterfahren lassen. Die Röntgenröhre folgt automatisch, wenn keine Gegenstände im Weg sind. Der Röntgentisch mit 6-fach höhenverstellbarer, schwimmender Tischplatte hat eine hohe Tragfähigkeit, so dass auch Patienten mit größerem Körperumfang problemlos untersucht werden können.

Das universelle Röntgensystem beansprucht nur eine kleine Stellfläche ohne Einschränkung der vollen Funktionalität. Vielfältige Optionen wie das motorisierte Auto-Tracking, der kabellose 3-fach-Fußschalter für alle motorisierten Funktionen, die integrierten Sicherheitsfunktionen oder das herausnehmbare Raster am Tisch bzw. am Rasterwandstativ ermöglichen auch ein Arbeiten in hochfrequentierten Radiologie-Abteilungen.





Video: Motorisiertes, universelles Röntgensystem mit Buckytisch und Rasterwandstativ





Das Amadeo R motorised-Universal-Röntgensystem ist in zwei Varianten verfügbar:

Amadeo R-DR motorised:

Mit fest eingebautem Röntgendektor (43x43cm)

Amadeo R-DR motorised:

System mit kabellosem Röntgendetektor (35x43cm)

Vorteile und Merkmale der Amadeo R motorised-Röntgensysteme:

Optimal

beansprucht nur eine kleine Stellfläche ohne Einschränkung der vollen Funktionalität (min. B/H/T 4,50 x 2,60 x 2,60 m) – gewährleistet durch kompakte Bauweise sowie Kollisionssensoren für Raumhöhe und Detektorposition für Aufnahmen am stehenden, sitzenden und liegenden Patienten

Bequem

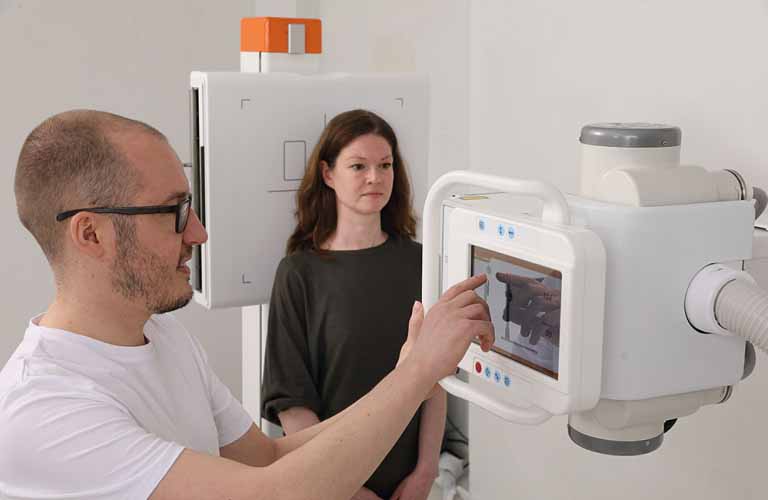

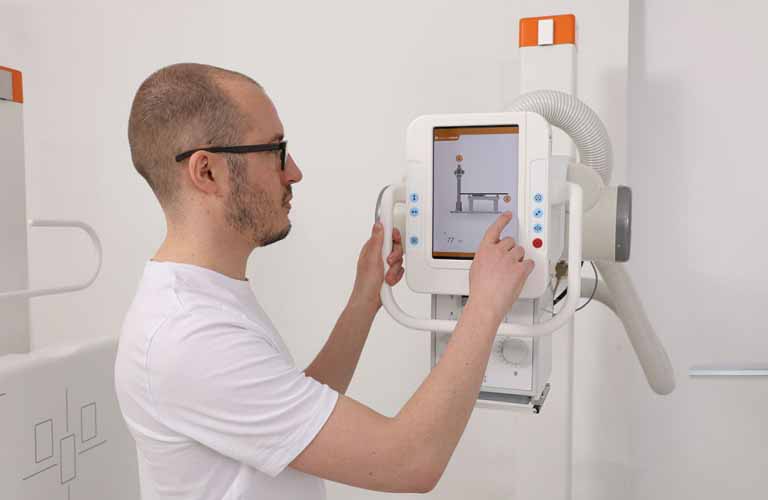

  • intuitives 10"-Touchscreen-Display für eine vereinfachte Systembedienung
  • einfache Positionierung in alle Richtungen

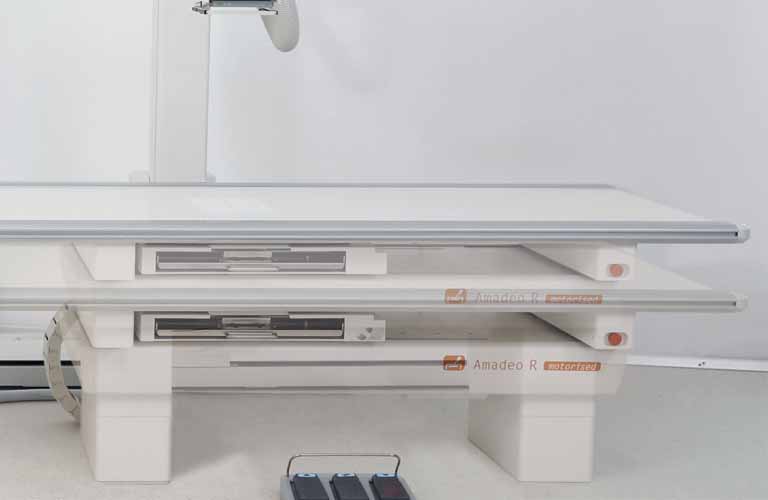

  • Schwimmtisch - 6-fach höhenverstellbar
  • kabelloser 3-fach-Fußschalter für alle motorisierten Funktionen
Einfach

bis zu 60 halbautomatisch voreingestellte Positionen von Stativhöhe, Ausrichtung und SID

Komfortabel

durch automatisiete Stativpositionierung, motorisierte Einstellung des aufnahmespezifischen Film-Fokus-Abstandes sowie kundenspezifische anatomische Programmierung (APR)

Sicher

integrierte Sicherheitsfunktionen mit mehreren Not-Aus-Tasten und Kollisionssensoren

Exzellent

hochwertiger Röntgendetektor auf Basis eines Cäsium-Jodid (CsI) Szintillators – mit schneller Bilddarstellung und beste Bildqualität auch bei niedrigen Röntgendosiswerten

Bedienerfreundlich

selbsterklärende Oehm und Rehbein-Akquisitionssoftware dicomPACS®DX-R inklusive kostenlos nutzbarer Spezialmessfunktionen

Durchdacht

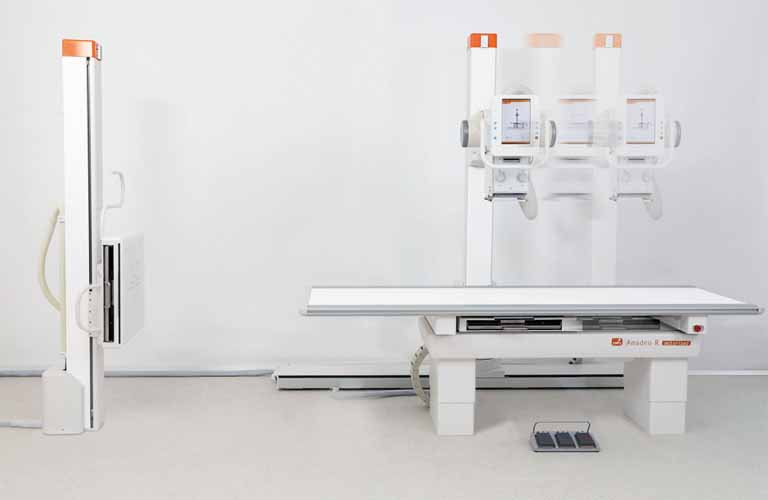

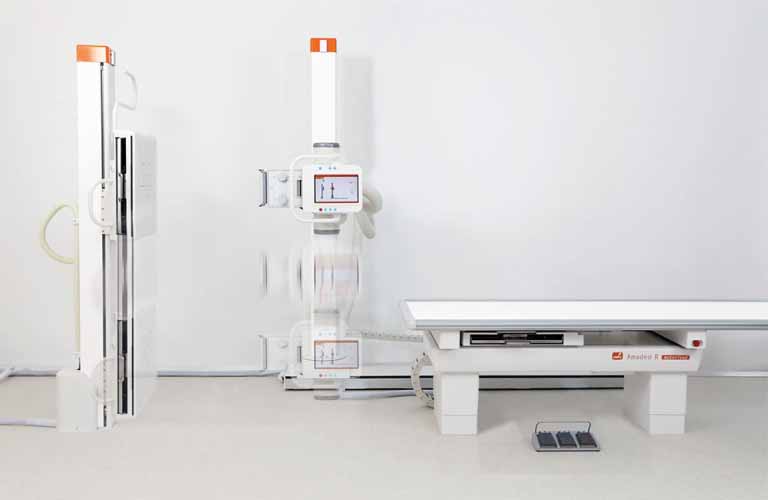

Autotracking mit Buckylade von Wandstativ und Röntgenröhre sowie mit Tischbucky und Röntgenröhre

Schnell

kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme bereits zur Verfügung

Sinnvoll

voll integrierter, multimedialer Röntgenhelfer zur richtigen Einstelltechnik

Erreichbarkeit

integrierte Befundsoftware bietet einen weltweiten, schnellen und kostengünstigen Informationsaustausch (per Cloud oder E-Mail)

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Herzstück eines jeden Amadeo DR-Systems ist die von der Oehm und Rehbein GmbH entwickelte dicomPACS®DX-R Akquisitions- und Steuerungssoftware mit integriertem Röntgenhelfer.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine einfache und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle dicomPACS®DX-R Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildbearbeitungsprozesse erlauben eine organspezifische Optimierung und garantieren somit Röntgenbilder in höchster Qualität.

[weitere Informationen...]


Röntgendetektoren für Amadeo R motorised-Systeme

Aufstellung der verfügbaren Röntgendetektoren

Hier finden Sie eine Aufstellung der verfügbaren Röntgendetektoren. Verschiedene Ausführungen und Größen von Röntgendetektoren ermöglichen eine individuelle Konfiguration der Anlage.

[zur Übersicht...]

  • Produkt-Info Universal-Röntgensystem Amadeo R motorised
    Das Amadeo R motorised ist ein vielseitiges, motorisiertes Röntgensystem mit Buckytisch und Rasterwandstativ, welches durch einfache Steuerung und Handhabung überzeugt

  • Produkt-Katalog Digitales Röntgen in der Humanmedizin
    Produktportfolio der Oehm und Rehbein GmbH: Digitale Röntgenbilder jederzeit an jedem Ort für den niedergelassenen Bereich, Krankenhaus und ambulanten Einsatz

Optionale Erweiterungen

PACS MobileView

dicomPACS®MobileView – der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet Ärzten und Pflegekräften mobile Freiheit an Arbeitsorten in und außerhalb einer Klinik oder Praxis, wobei das radiologische Bildmaterial zu jeder Zeit zur Verfügung steht.

ORCA

ORCA® – Archivieren und Teilen von medizinischen Daten (Bilder und Dokumente) über das Internet
ORCA® (Oehm und Rehbein Cloud Archiving) ist eine Plattform um medizinische Bilder und Dokumente in einer speziellen, dafür optimierten Cloud zu speichern, zu betrachten und zu teilen. ORCA® bietet mit ORCA® Archive und ORCA® Share zwei attraktive Verwendungsmöglichkeiten.

PACS Software

dicomPACS®die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
Sämtliche Aufnahmen vom digitalen Röntgen, CT, MRT und Sonogerät  sowie jegliche Art von Dokumenten wie Arztbriefe, Befunde, Heilungsverläufe und Faxe können mit dicomPACS® in der digitalen Patientenakte hinterlegt werden und sind mit einem Mausklick sofort verfügbar.





Technische Daten Amadeo R motorised (Standardkonfiguration)

Röntgengenerator und Röntgenstrahler
  • 50 kW Generatorleistung (40 - 150 kVp, 10 - 630 mA, 400/480 V (+/- 10 %))
  • Drehanoden-Röntgenröhren mit Doppelfokus, Brennfleck 0,6 / 1,2 mm
Röntgenstativ
  • Reibungslose, leichtgängige Positionierung des Röntgenarm mit elektromagnetischer Bremse
  • Stativ drehbar ±90°, Verfahrweg von 190 cm (längs)
  • Röntgenröhre drehbar ±135°, Verfahrweg von 149 cm (Höhe)
  • Manuell bedienbare Tiefenblende mit Halogen-Vollfeldlichtvisier
Röntgentisch
  • Motorisiert höhenverstellbare Tischplatte von 53 cm bis 83 cm
  • Röntgentisch mit 4-Wege Schwimmtisch (228 x 80 cm)
  • Verfahrwege längs ±38 cm, quer ±10 cm
  • Stabile Konstruktion mit hoher Tragkraft des Tisches, max. 350 kg
  • Bucky inkl. 3-Feld-Ionisierungskammer (AEC)
  • Herausnehmbares Raster L (85 L / cm; r 10:1, FFA = 80 - 110cm)
Rasterwandstativ
  • Höhenverstellbar, mit Gegengewichtsausgleich, Verfahrweg vertikal 149 cm
  • Bucky inkl. 3-Feld-Ionisierungskammer (AEC)
  • Herausnehmbares Raster L (85 L / cm; r 10:1, FFA = 110 - 180 cm)
Kabelloser CsI-Röntgendetektor 35 x 43 cm (14" x 17")

Nur für Amadeo S-DR
Direkt-Radiographie-Detektor mit schnell ladenden, langlebigen Akkus

CsI-Röntgendetektor 43 x 43 cm (17" x 17")

Direkt-Radiographie-Detektor mit exzellenter Bildqualität und unverzüglicher Bildverfügbarkeit

Auto-Tracking Tube und Bucky
  • Motorisierte Bewegung der Röntgenröhre - Automatische zentrale Positionierung der Röntgenröhre auf die Mitte der Bucky im Wandstativ
  • Motorisierte Bewegung der Bucky im Patiententisch - Automatische zentrale Positionierung der Bucky im Patiententisch
Bedienung über dicomPACS®DX-R Akquisitionsstation

Mini-PC mit 24" Touchscreen-Monitor, 1920 x 1080 Pixel inkl. der professionellen Konsolensoftware dicomPACS®DX-R,   mit moderner grafischer Bedienoberfläche mit Basis-Softwareausstattung und integriertem Röntgenhelfer zur korrekten Einstelltechnik für jede Untersuchung, inklusive:

  • dicomPACS®DX-R DICOM Senden SCU
  • dicomPACS®DX-R DICOM Patienten-CD
  • dicomPACS®DX-R Cognition Optimised Processing

Optionale Komponenten zur Erweiterung des Amadeo R motorised-Systems

DAP-Meter (Dosis-Flächen-Produkt-Messgerät)

Möglich

LWS / BWS Ausgleichsfilter

Möglich

Generatoraufrüstung

Von 50 kW auf 65 kW

Von 50 kW auf 80 kW

Technische Änderungen vorbehalten
