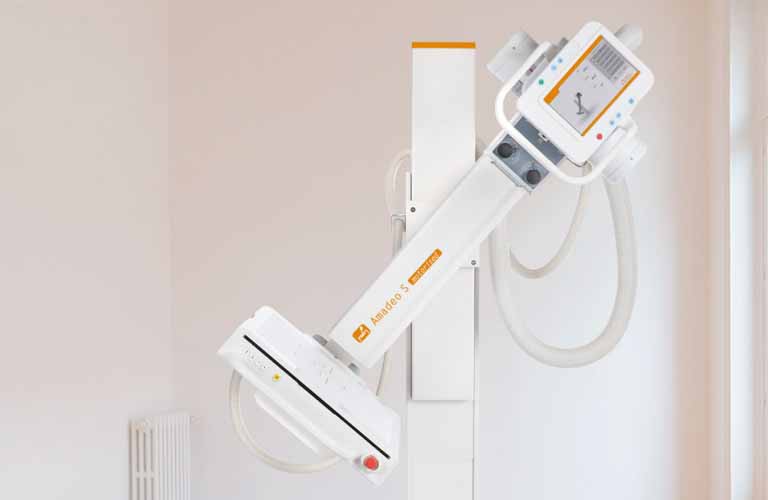

Motorisiertes digitales Schwenkbügel-Röntgensystem für sämtliche Anwendungen der diagnostischen Radiographie

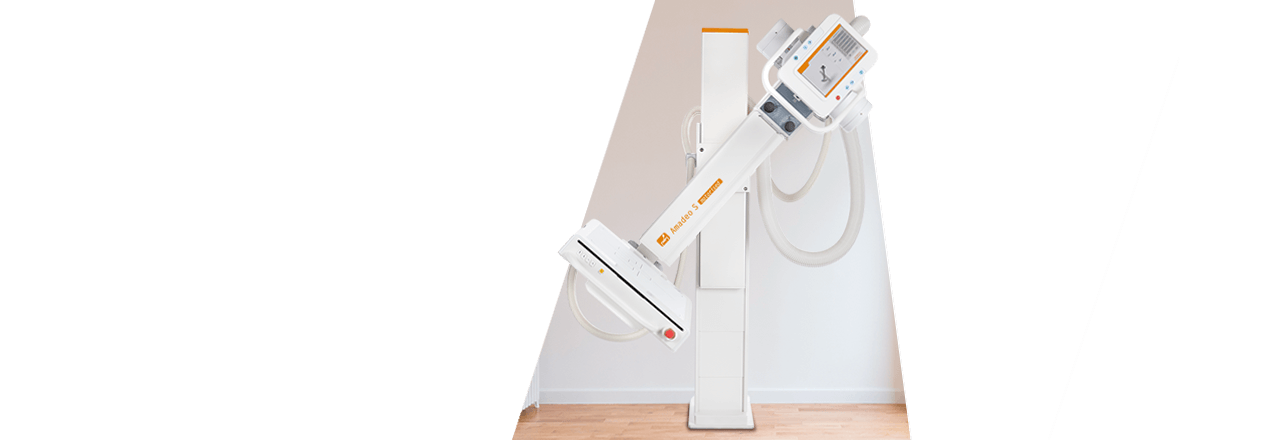

Das Amadeo S motorised ist ein motorisiertes Schwenkbügel-Röntgensystem zur Erstellung sämtlicher Aufnahmen der diagnostischen Projektionsradiographie. Sowohl durch seine kompakte Bauweise als auch die mit nur 2,40 m minimal notwendige Deckenhöhe ist das System speziell für kleine Räume perfekt geeignet. Es umfasst alle notwendigen Komponenten und Funktionen für das digitale Röntgen ohne Kassetten: motorisiertes Schwenkbügelsystem, Generator, Röntgendetektor, PC und die dicomPACS®DX-R Akquisitions- und Befundsoftware.

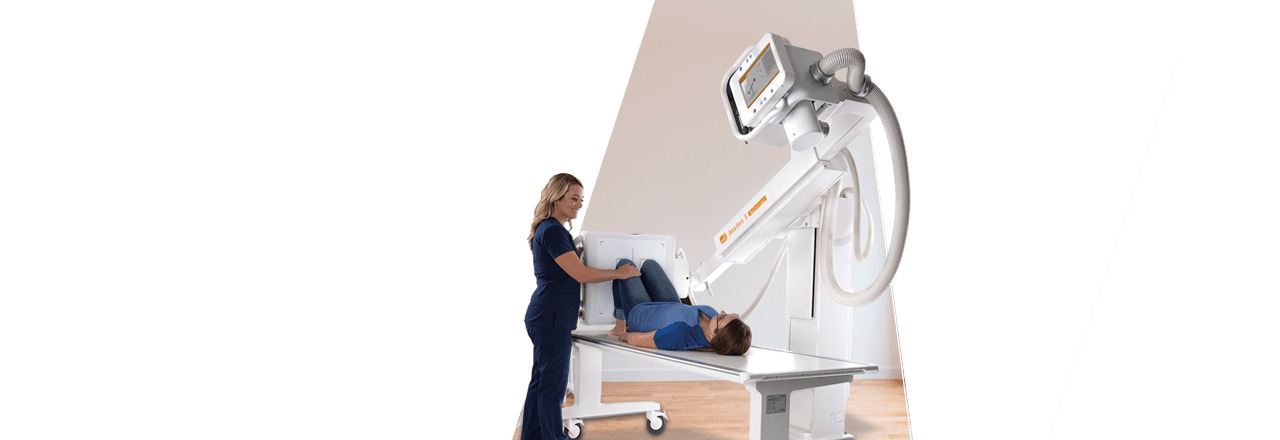

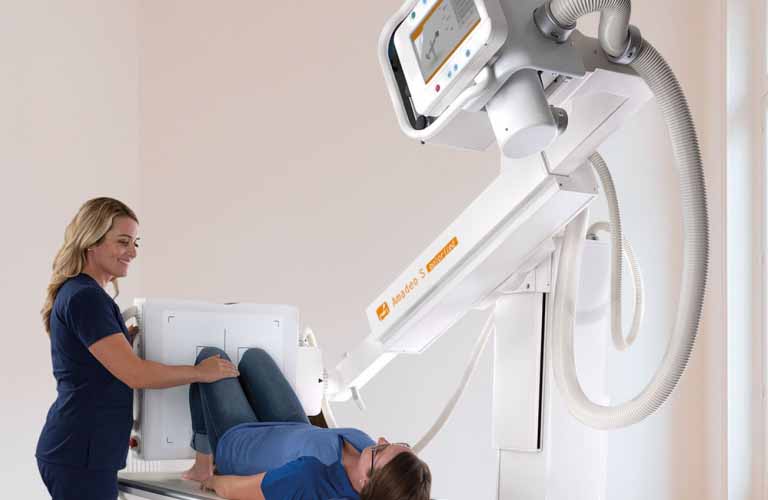

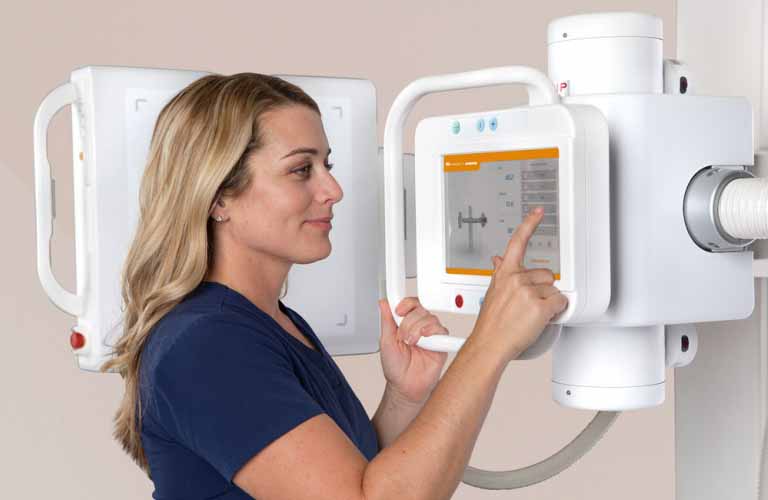

Die sehr flexible und teilweise motorisierte Positionierung des Stativs erlauben ein breites Spektrum an Aufnahmen. Diese können sowohl am sitzenden, stehenden als auch liegenden Patienten (Tisch optional) erstellt werden. Alle wichtigen Einstellungen und Bedienoperationen erfolgen über eine integrierte 10"-Touchscreen-Anzeigekonsole.

Sowohl Buckylade als auch Röhre sind drehbar und ermöglichen dadurch sehr variable Röntgeneinstellungen. Auf den 60 verfügbaren Programmplätzen können alle notwendigen Gerätepositionen vordefiniert werden, um ein schnelles Positionieren am Patienten zu gewährleisten.

Der hochauflösende, digitale CsI-Röntgendetektor, das herausnehmbare Raster und eine aktiver Rastererkennung gewährleistet bei allen Aufnahmen beste Bildqualität. Intelligente Kollisionssensoren gewährleisten den Patientenschutz durch Unterbrechen der Fahrbewegung bei möglichem Patientenkontakt oder bei Kontakt mit Gegenständen im Röntgenraum. Features wie Stitching zur Erstellung von Ganzbein- und Ganzwirbelsäulen-Aufnahmen, Kinderfilter etc. vervollkommnen die Vorzüge dieses Systems.

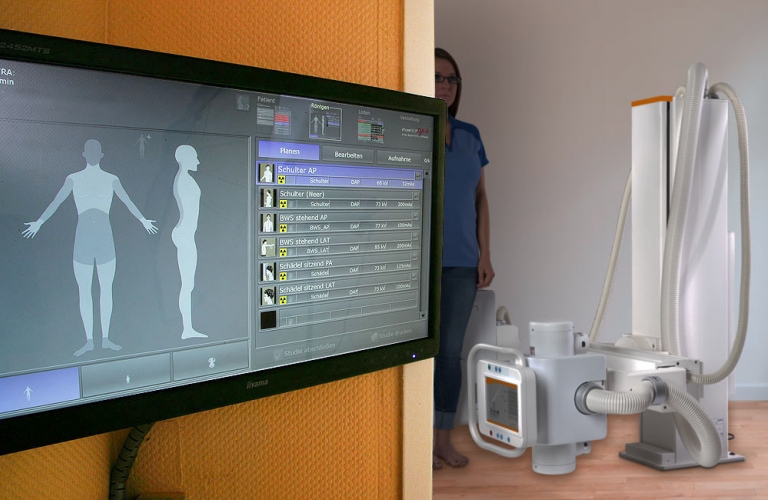

Gesteuert wird das Amadeo S motorised durch unsere leistungsfähige Röntgen-Akquisitionssoftware dicomPACS®DX-R. Die Software ermöglicht eine sehr einfache und intuitive Bedienung und die automatische Einstellung aller notwendigen Parameter.




Das Amadeo S motorised-Schwenkbügel-Röntgensystem ist in zwei Varianten verfügbar:

Amadeo S-DR motorised:

Mit fest eingebautem Röntgendektor (43x43cm)

Amadeo S-DR motorised:

System mit kabellosem Röntgendetektor (35x43cm)

Vorteile und Merkmale der Amadeo S motorised-Systeme:

Optimal

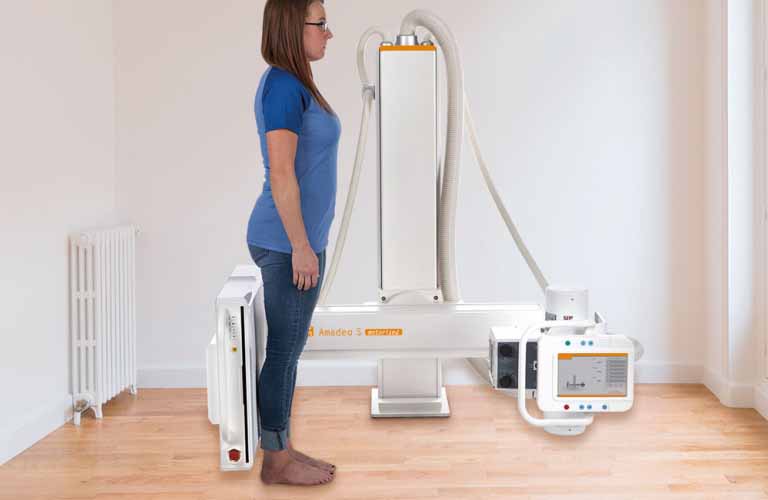

speziell für kleine Räume konzeptioniert (min. B/H/T 2,30 x 2,40 x 1,70 m) – gewährleistet durch kompakte Bauweise sowie Kollisionssensoren für Raumhöhe und Detektorposition für Aufnahmen am stehenden, sitzenden und liegenden Patienten

Bequem

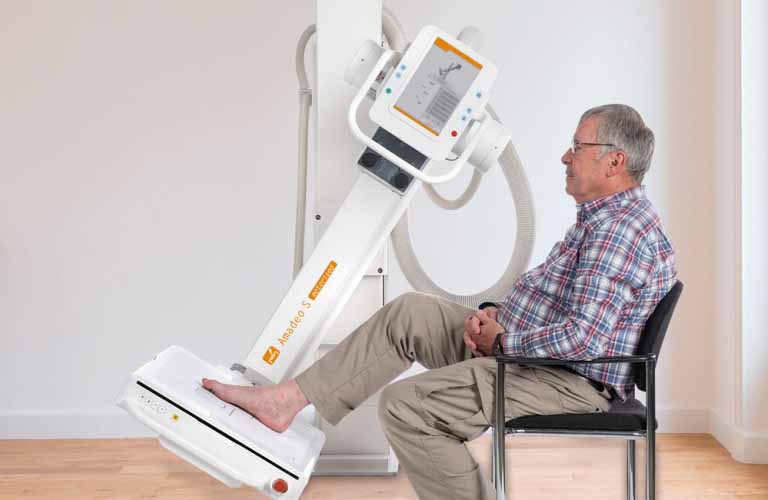

einfache manuelle Positionierung in alle Richtungen, einschließlich Detektorneigung für Schrägprojektionen – ermöglicht ein komfortables Arbeiten

Einfach

60 voreingestellte Positionen für Standhöhe, Ausrichtung und SID für jeden Untersuchungstyp

Komfortabel

durch automatisiete Stativpositionierung, motorisierte Einstellung des aufnahmespezifischen Film-Fokus-Abstandes sowie kundenspezifische anatomische Programmierung (APR)

Effizient

Schnelle und einfache Positionierung des Stativs --> Detektor +/–40° drehbar und Röhre +/–90°, teilweise motorisiert

Sicher

integrierte Sicherheitsfunktionen mit Notstopp-Tasten und Kollisionssensoren

Durchdacht

Steuerung des Hochfrequenzgenerators sowie aller Systemkomponenten über eine integrierte 10"-Touchscreen-Anzeigekonsole mit mehrsprachiger Unterstützung

Exzellent

hochwertiger Röntgendetektor auf Basis eines Cäsium-Jodid (CsI) Szintillators – beste Bildqualität auch bei niedrigen Röntgendosiswerten

Bedienerfreundlich

selbsterklärende Oehm und Rehbein-Akquisitionssoftware dicomPACS®DX-R inklusive kostenlos nutzbarer Spezialmessfunktionen

Schnell

kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme bereits zur Verfügung

Sinnvoll

voll integrierter, multimedialer Röntgenhelfer zur richtigen Einstelltechnik

Erreichbarkeit

integrierte Befundsoftware bietet einen weltweiten, schnellen und kostengünstigen Informationsaustausch (per Cloud oder E-Mail)

Zusammengefügt

Das Stitchingmodul (optional) erstellt aus separaten digitalen Röntgenbildern ein Einzelbild. Die Bilder werden geladen, korrekt ausgerichtet und zu einem Bild zusammengefügt.

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

Herzstück eines jeden Amadeo DR-Systems ist die von der Oehm und Rehbein GmbH entwickelte dicomPACS®DX-R Akquisitions- und Steuerungssoftware mit integriertem Röntgenhelfer.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine einfache und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle dicomPACS®DX-R Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildbearbeitungsprozesse erlauben eine organspezifische Optimierung und garantieren somit Röntgenbilder in höchster Qualität.

[weitere Informationen...]


Röntgendetektoren für Amadeo S motorised-Systeme

Aufstellung der verfügbaren Röntgendetektoren

Hier finden Sie eine Aufstellung der verfügbaren Röntgendetektoren. Verschiedene Ausführungen und Größen von Röntgendetektoren ermöglichen eine individuelle Konfiguration der Anlage.

[zur Übersicht...]

  • Produktinfo Schwenkbügel-Röntgensystem Amadeo S motorised
    Digitales Röntgensystem für kabellose und fest eingebaute Röntgendetektoren - mit Kollisionssensoren für niedrige Deckenhöhen ab 2,40 m

  • Produkt-Katalog Digitales Röntgen in der Humanmedizin
    Produktportfolio der Oehm und Rehbein GmbH: Digitale Röntgenbilder jederzeit an jedem Ort für den niedergelassenen Bereich, Krankenhaus und ambulanten Einsatz

  • Produktinfo Protectionbox für 14x17 Zoll-Detektoren
    Mit diesem Schutzgehäuse können 14x17 Zoll Wireless-Detektoren vor Stößen und starken Erschütterungen von außen geschützt werden. Das Gehäuse enthält mehrere Schutzschichten, um Stöße zu absorbieren sowie die Belastungskapazität zu erhöhen.

  • Produktinfo dicomPACS® Upper Cervical (NUCCA) und Standard Chiropractic Tools
    Diagnose-Werkzeuge für eine optimale chiropraktische Befundung

Optionale Erweiterungen

PACS MobileView

dicomPACS®MobileView – der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet Ärzten und Pflegekräften mobile Freiheit an Arbeitsorten in und außerhalb einer Klinik oder Praxis, wobei das radiologische Bildmaterial zu jeder Zeit zur Verfügung steht.

ORCA

ORCA® – Archivieren und Teilen von medizinischen Daten (Bilder und Dokumente) über das Internet
ORCA® (Oehm und Rehbein Cloud Archiving) ist eine Plattform um medizinische Bilder und Dokumente in einer speziellen, dafür optimierten Cloud zu speichern, zu betrachten und zu teilen. ORCA® bietet mit ORCA® Archive und ORCA® Share zwei attraktive Verwendungsmöglichkeiten.

PACS Software

dicomPACS®die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
Sämtliche Aufnahmen vom digitalen Röntgen, CT, MRT und Sonogerät  sowie jegliche Art von Dokumenten wie Arztbriefe, Befunde, Heilungsverläufe und Faxe können mit dicomPACS® in der digitalen Patientenakte hinterlegt werden und sind mit einem Mausklick sofort verfügbar.





Technische Daten Amadeo S motorised (Standardkonfiguration)

HF-Generator

50 kW Generatorleistung (40 - 150 kVp, 10 - 630 mA, 400/480 V (+/- 10 %))

Schwenkbügel-Stativ
  • kompakte Bauweise für geringe Deckenhöhen (min. 2,40 m)
  • Bedienung an der Röhre: 10“ LCD-Touchscreen mit automatischer Bilddrehung
  • integrierte Sicherheitsfunktionen mit Notstopp-Tasten und Kollisionssensoren
  • Röntgenstrahl ist auf die Buckylade zentriert und kann bei Bedarf auch um +/- 90° gedreht werden
  • Film-Fokus-Abstand ist variabel von 100 bis 180 cm einstellbar
  • Der Zentralstrahl über den Boden beträgt min. 400 mm max. 1700 mm
  • Rotation Röhrentragarm von + 120° bis - 30°
  • Manuell bedienbare Tiefenblende mit LED Vollfeldlichtvisier
  • Bucky inkl. 3-Feld-Ionisierungskammer (AEC)
  • Herausnehmbares Raster L (85 L / cm; r 10:1, FFA = 110 - 180 cm)
Röntgenstrahler
  • Varex RAD-14
  • Drehanoden-Röntgenröhren mit Doppelfokus
  • Brennfleck 0,6 / 1,2 mm
  • Röhrenüberlastschutz
  • Wärmekapazität 300 KHU
Manueller Kollimator

Vorhanden

Bucky mit herausnehmbaren Schwingraster

Mit aktiver Rastererkennung

Raster für FFD 110 bis 180 cm

Vorhanden

Direkt-Radiographie-Detektor 17"x17" CsI

Nur für Amadeo S-DR
Direkt-Radiographie-Detektor mit exzellenter Bildqualität und unverzüglicher Bildverfügbarkeit

Direkt-Radiographie-Detektor 14“x17“ CsI

Nur für Amadeo S-DR mit Wireless-Detekor
Kabellos röntgen! Passt ohne Modifikationen in bestehendes Röntgensystem (konform der Röntgenfilmkassette), schnell landende, langlebige Akku

Bedienung über dicomPACS®DX-R Akquisitionsstation

Mini-PC mit 24" Touchscreen-Monitor, 1920 x 1080 Pixel inkl. der professionellen Konsolensoftware dicomPACS®DX-R,   mit moderner grafischer Bedienoberfläche mit Basis-Softwareausstattung und integriertem Röntgenhelfer zur korrekten Einstelltechnik für jede Untersuchung, inklusive:

  • dicomPACS®DX-R DICOM Senden SCU
  • dicomPACS®DX-R DICOM Patienten-CD
  • dicomPACS®DX-R Cognition Optimised Processing

Optionale Komponenten zur Erweiterung des Amadeo S motorised-Systems

DAP-Meter (Dosis-Flächen-Produkt-Messgerät)

Möglich

LWS / BWS Ausgleichsfilter

Möglich

Generatoraufrüstung

Von 50 kW auf 65 kW

Von 50 kW auf 80 kW

Patientenlagerungstische

Diverse Modelle: teilweise motorbetriebene Höhenverstellbarkeit, schwimmende Tischplatte, programmierbare Arbeitshöhe usw.

Stitching
Technische Änderungen vorbehalten
