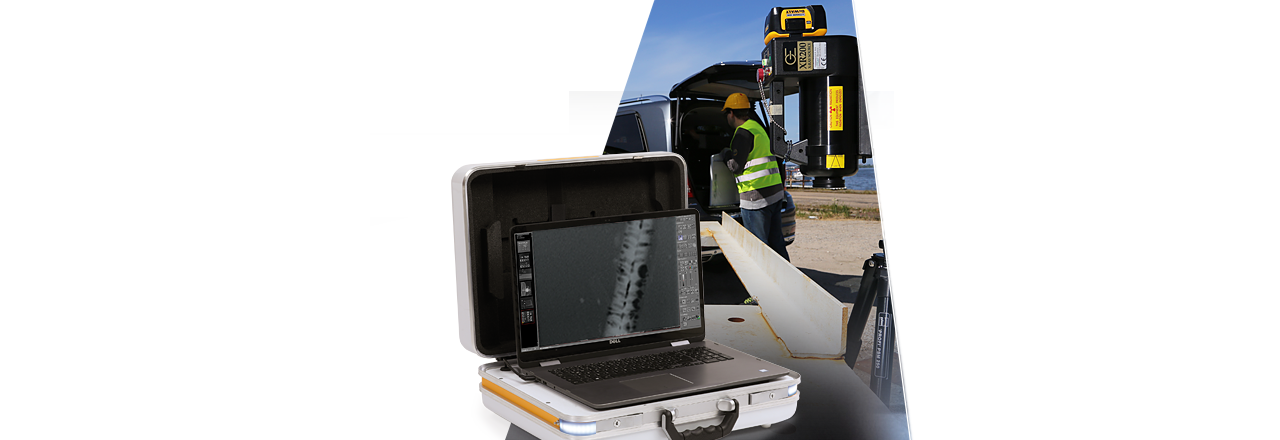

Der Röntgenkoffer für mobile Einsätze in der Material- oder Qualitätsprüfung [NDT]

Tragbares, sehr handliches Röntgensystem für die Durchstrahlungsprüfung (RT) zur Kontrolle von Schweißnähten, Guss- und Schmiedeteilen u.v.m. für unterschiedliche Anwendungen:

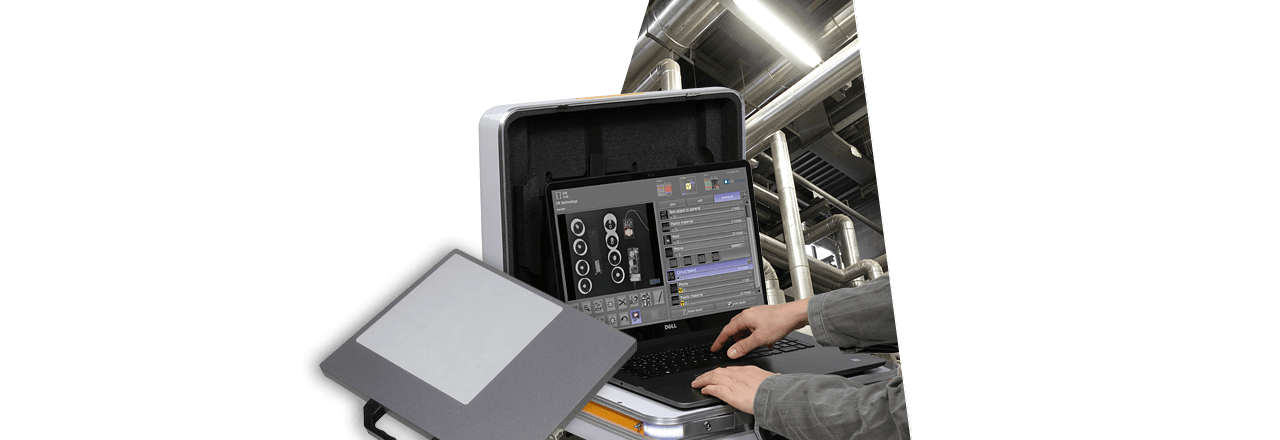

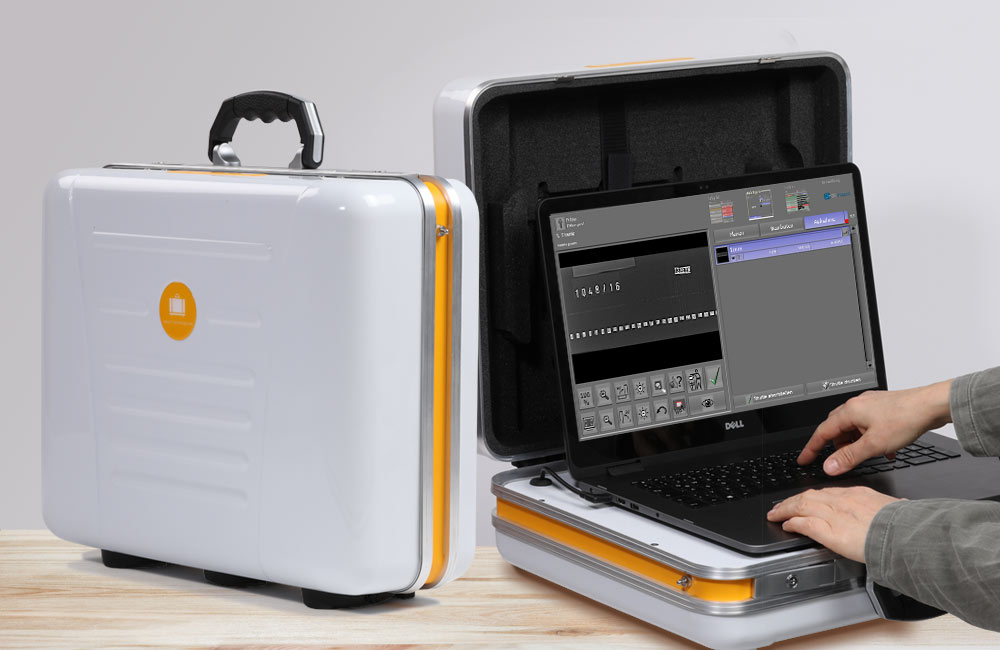

Der hochfunktionale Röntgenkoffer Leonardo DR mini II, die aktuelle Weiterentwicklung der Leonardo-Serie, kombiniert Röntgendetektor-Technologie mit der professionellen Aufnahme- und Steuerungssoftware ORinspect für die Durchstrahlungsprüfung (RT). Mit seinen ca. 8,9 kg ist er weltweit eines der leichtesten Röntgensysteme.

Der Leonardo DR mini II ist sowohl für den stationären als auch den mobilen Einsatz optimiert und einfach zu bedienen. Ein eingebautes 17"-Premium-Notebook mit hochauflösendem Touchscreen sowie die einfache und benutzerfreundliche Benutzeroberfläche, bedienbar per Touchscreen oder Maussteuerung, runden das System ab. Das Notebook kann sehr leicht aus der Haltevorrichtung des Koffers entnommen, in eine ergonomisch sinnvolle Arbeitsposition gebracht und als Tablet zu Präsentationszwecken genutzt werden.

Leistungsstarke Bildbearbeitungsprozesse erlauben eine material- und anwendungsspezifische Optimierung und garantieren somit Röntgenbilder mit höchster Bildgüte. Die integrierte Aufnahme- und Steuerungssoftware bietet zusätzlich einen weltweiten, schnellen und kostengünstigen Informationsaustausch (per ORCA®-Cloud oder E-Mail) unter Einhaltung und Berücksichtigung geltender Sicherheitsvorschriften.




Die Leonardo DR mini II-Systeme sind in zwei Varianten verfügbar:

Leonardo DRw mini II [1210]

mit kabellosem CsI-Röntgendetektor 12" x 10"
(Aufnahmefläche 24 x 30 cm)

Leonardo DRw mini II [1417]

mit kabellosem CsI-Röntgendetektor 14" x 17"
(Aufnahmefläche 36 x 43 cm)

Merkmale & Vorteile des Leonardo DR mini II-Systems

Durchdacht

kabellos und batteriebetrieben – konzipiert für den Einsatz in engen Räumlichkeiten sowie im Outdoor-Bereich

Kabellos

System ermöglicht kontinuierliches, kabelloses Arbeiten über ca. 4 Stunden – mit viel Spielraum auch im unübersichtlichen Arbeitsumfeld

Kompakt

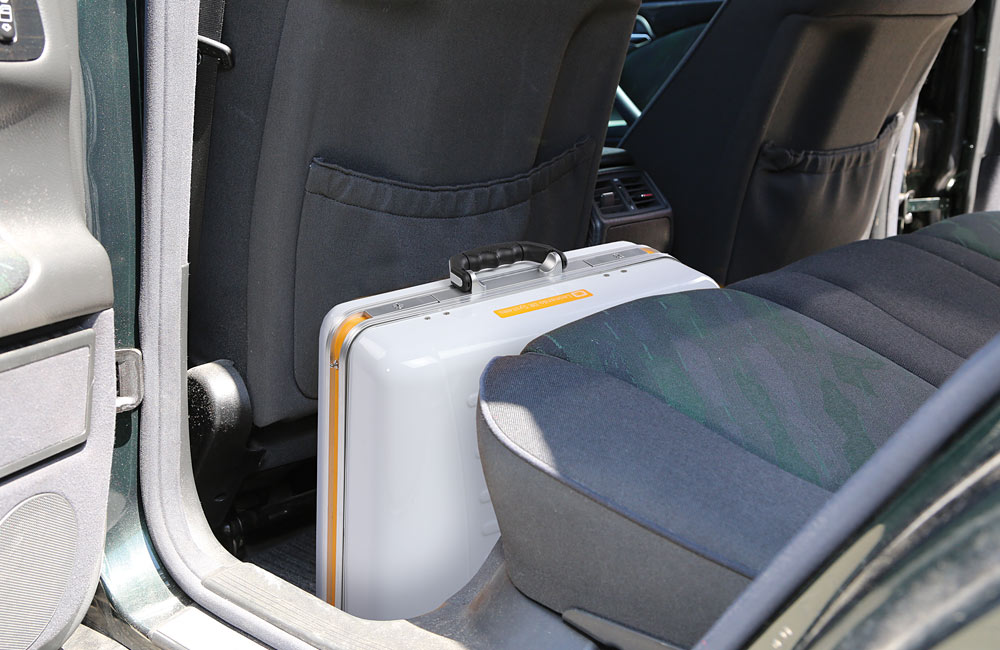

nur ca. 9,8 kg Gewicht – Koffer passt hinter jeden Autositz

Sinnvoll

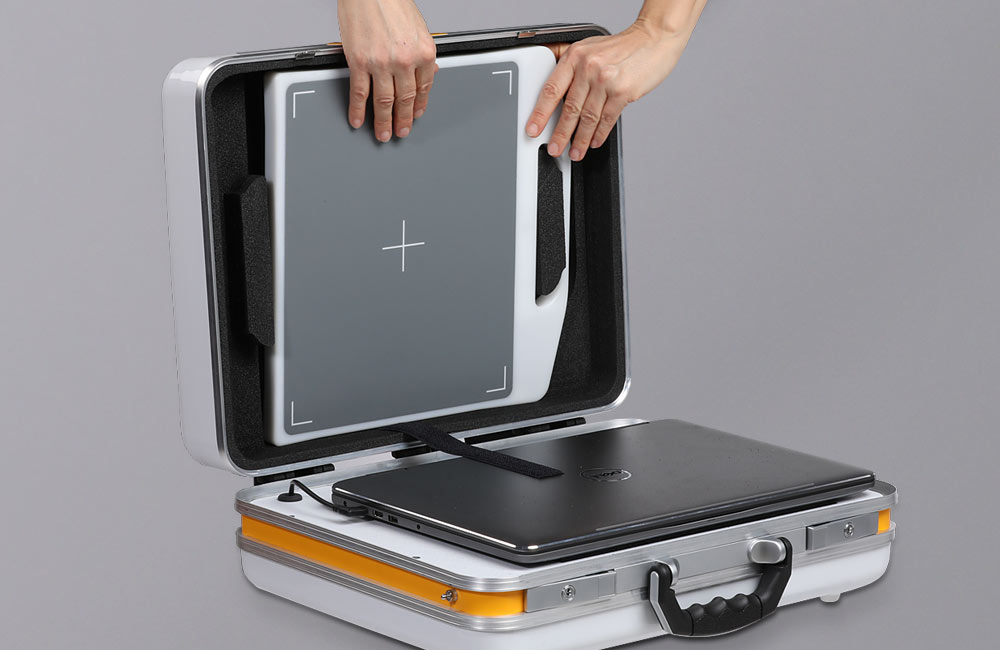

leichte Entnahme des 17"-Laptop aus der Haltevorrichtung des Koffers  – Laptop kann in eine ergonomisch sinnvolle Arbeitsposition gebracht oder als Tablet zu Präsentationszwecken genutzt werden

Exzellent

hochwertiger Röntgendetektor auf Basis eines Cäsium-Jodid (CsI) Szintillators – beste Bildqualität auch bei niedrigen Röntgendosiswerten

Bedienerfreundlich

selbsterklärende Oehm und Rehbein-Aufnahme- und Steuerungssoftware ORinspect für die zerstörungsfreie Röntgenprüfung

Schnell

kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme bereits zur Verfügung

Kommunikativ

Die integrierte Aufnahme- und Steuerungssoftware bietet einen weltweiten, schnellen und kostengünstigen Informationsaustausch per Cloud oder E-Mail

Professionelle Aufnahme- und Steuerungssoftware für Röntgenbilder

PACS Basispaket Materialprfung

Herzstück eines jeden Leonardo NDT-Systems ist die von Oehm und Rehbein entwickelte ORinspect Röntgenaufnahme- und Steuerungssoftware.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine intuitive und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildverarbeitungsprozesse erlauben eine materialspezifische Optimierung und garantieren somit Röntgenbilder mit höchster Bildqualität.

[weitere Informationen...]


  • Produktinfo Röntgenkoffer Leonardo DR mini II
    Kleiner, hochfunktionaler Röntgenkoffer – die aktuelle Weiterentwicklung der Leonado- Serie – kombiniert Röntgendetektor-Technologie mit leistungsstarken Aufnahme- und Steuerungssoftware ORinspect

  • Produkt-Katalog Durchstrahlungsprüfung (RT) im NDT-Sektor
    Digitalsysteme von Oehm und Rehbein liefern Röntgenbilder in höchster Qualität, um auch kleinste Abweichungen bei täglichen Inspektionen zu detektieren [englisch]

  • Produktinfo Röntgendetektor Varex-PerkinElmer XRPad2 4336, kabellos
    Exzellente Bildqualität, Auflösung von 100μm, passt in eine herkömmliche Buckylade – Umbauten an der Röntgenanlage sind nicht erforderlich, Aufnahmefläche von 35x43cm (14"x17")

  • Produktinfo Röntgendetektor XenOR 35CW, kabellos
    Kompakter Röntgendetektor im Kassettenformat, für die mobile und stationäre Radiographie entwickelt – mit seinem geringem Gewicht von 3,7kg und einer Aufnahmefläche von 35x43cm (14"x17") bietet er kabellose Freiheit

  • Produktinfo Röntgendetektor XenOR 24CW, kabellos
    Kompakter, robuster Röntgendetektor mit wassergeschütztem Aluminiumgehäuse und praktischem Anti-Schock-Gummirand speziell für den Einsatz im Außenbereich, ist aber auch in der stationären Radiologie hervorragend einsetzbar, Aufnahmefläche von 25x30cm [10x12 Zoll]

  • Produktinfo Röntgendetektor Varex-PerkinElmer XRPad2 3025, kabellos
    Sehr leichter, kabelloser Röntgendetektor (1,8 kg) verfügt über einen erweiterten Funktionsumfang, wie beispielsweise einer internen Bildspeicherung und einem magnetischen Anschluss zum Andocken, Aufnahmefläche von 25x30cm (10x12")

  • Produktinfo Schutzgehäuse mit Handgriff – passend für den Röntgendetektor XenOR 24CW
    Dieses Schutzgehäuse wurde speziell für den Röntgendetektor XenOR 24CW entwickelt, um diesen vor Stößen und starken Erschütterungen von außen zu schützen. Das robuste Gehäuse enthält mehrere Schutzschichten und eine umlaufende Gummieinfassung, um Stöße zu absorbieren und die Belastungskapazität zu erhöhen.

Optionale Erweiterungen

Amadeo P

Amadeo P – Passende portable & leichte Generatoren
Das geringe Gewicht, eine benutzerfreundliche Bedienung und die integrierte Schnittstelle zur Verwendung des Röntgengerätes mit einem digitalen Röntgendetektor-System garantieren vielfältige Einsatzmöglichkeiten für die zahlreichen zerstörungsfreien Prüfverfahren (zfP).

PACS MobileView Materialpruefung


dicondePACS MobileView – der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicondePACS MobileView bietet mobile Freiheit, das Bildmaterial steht zu jeder Zeit zur Verfügung.

PACS Vermessung Materialpruefung


dicondePACS®   die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
Die dicondePACS® Software umfasst die Akquisition, Verarbeitung, den Transfer und die Archivierung von Bildmaterial. Dank der Funktionsvielfalt mit vielen Speziallösungen ermöglicht Ihnen dicondePACS® , Ihr Arbeitsumfeld ganz individuell und optimal einzurichten.

Wandstative Wandhalterungen Materialpruefung

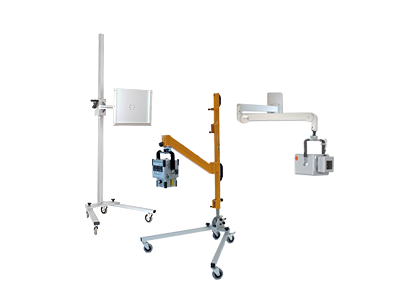

Fahrstative, Wandhalterungen und Kassettenhalter für das digitale Röntgen
Zur Auswahl stehen eine Vielzahl an Varianten und Systemen für unterschiedliche Anwendungen.



Technische Daten des Leonardo DR-mini II

Kompakter und leichter Röntgenkoffer

Gesamtgewicht ca. 8,9 kg (inkludiert kompletten Röntgenkoffer, Notebook, Netzteil und Elektronik), Maße: ca. 49 x 39,5 x 18,5 cm

Notebook

Konvertierbares 2-in-1 Premium-Notebook mit großem Bildschirm, neueste  Intel® Core™ i7 Prozessor der achten Generation, 16 GB RAM, full HD-Touch- Display 17,3-Zoll, Tastatur mit Hintergrundbeleuchtung, SSD-Festplatte 128 GB + Festplatte 1 TB

Direktradiographie-Detektor CsI 24 x 30 cm (10“ x 12“) wireless*

Kabellos röntgen!
Passt ohne Modifikationen in bestehendes Röntgensystem (konform der
Röntgenfilmkassette), schnell ladende, langlebige Akkus, inklusive Akkuladegerät

Direktradiographie-Detektor CsI 35 x 43 cm (14" x 17") wireless*

Kabellos röntgen!
Passt ohne Modifikationen in bestehendes Röntgensystem (konform der
Röntgenfilmkassette), schnell ladende, langlebige Akkus, inklusive Akkuladegerät

*Verschiedene Detektortypen auf Anfrage

Leonardo DR mini II Softwarepaket

mit ORinspect, der professionellen Aufnahme- und Steuerungssoftware für die zerstörungsfreie Röntgenprüfung mit moderner grafischer Bedienoberfläche mit Basis-Softwareausstattung inklusive:

  • ORinspect DICONDE Senden SCU
  • ORinspect DICONDE Objekt-CD
  • ORinspect Cognition Optimised Processing
Erweiterung für Akkubetrieb

Für ein Arbeiten ohne Netzspannung bis zu durchschnittlich 4-6 Stunden im Normalbetrieb

Koffer-Trageriemen

Riemen mit verschiebbarem Schulterpolster zum bequemen Transportieren des Koffers, der Riemen kann sehr schnell mit einfachen Handgriffen befestigt und wieder gelöst werden

Optionale Komponenten für das Leonardo DR mini II-System

Wireless-Synchronisation

Für beliebige Röntgengeneratoren

Schutzgehäuse (Protective Case)

Möglich für alle drei Varianten in verschiedenen Größen verfügbar:

  • Für Detektoren 35 x 43 cm (14“ x 17“)
  • Für Detektoren 24 x 30 cm (10“ x 12“)

Lieferung wahlweise mit und ohne Raster möglich

Transporttasche für Detektor 35 x 43 cm (14" x 17")

Verfügbar für DRw mini II [1417] und DR mini II [1417]
Maße: 55,5 x 49 x 6 cm

Amadeo P Hochfrequenz-Röntgengeräte

Tragbare Monoblock-Röntgengeräte für hochwertige Röntgenaufnahmen: Geringes Gewicht und einfache Bedienung garantieren vielfältige Einsatzmöglichkeiten
