Das tragbare Röntgenrucksack-System für die Durchstrahlungsprüfung

Schnell den Rucksack auf den Rücken geschwungen und schon sind Sie auf dem Weg zur Material- oder Qualitätsprüfung. Das portable Digitalsystem Leonardo DR nano von Oehm und Rehbein liefert schnell Röntgenbilder in höchster Qualität, um auch kleinste Abweichungen bei täglichen Inspektionen zu detektieren. Das handliche und robuste Komplettpaket von nur 8 kg ist ein Garant, um schnell und zuverlässig an den Einsatzort zu kommen und Röntgenaufnahmen zu erstellen.

Das Leonardo DR nano besteht aus nur zwei Komponenten, einem kabellosen Röntgendetektor und einem Laptop , ausgestattet mit der Aufnahme- und Steuerungssoftware ORinspect. Es ermöglicht die digitale Durchstrahlungsprüfung zu jeder Zeit an fast jedem Ort. Eingeschränkte Bewegungsfreiheit und „Kabelsalat“ beim Röntgen gehören ab sofort der Vergangenheit an. Die einfache Bedienung des Systems macht es auch weniger geschultem Personal leicht, optimale Röntgenbilder zu erstellen.

Auch in engen Räumlichkeiten können Sie mit dem Leonardo DR nano-System bequem agieren. Röntgengerät und Detektor kommunizieren kabellos mit der Software des Laptops. Für einen sicheren Betrieb kann die Distanz zwischen Röntgendetektor und dem Laptop bis zu 10 m betragen!







Das Leonardo DR nano-System ist in zwei Varianten verfügbar:

1.

Leonardo DRw nano 1210: mobiles System mit kabellosem Detektor (wireless) im Format 24x30cm

2.

Leonardo DRw nano 1417: mobiles System mit kabellosem Detektor (wireless) im Format 35x43cm

Merkmale & Vorteile des Leonardo DR nano-Systems

Kabellos röntgen

Schnelle Betriebsbereitschaft und stolperfreies Röntgen

Der Röntgendetektor steht in zwei Größen (10 x 12 Zoll und 14 x 17 Zoll) als kabellose Ausführung zu Verfügung. Nutzen Sie zusätzlich ein batteriebetriebenes HF-Röntgengerät, können Sie komplett kabellos röntgen.

Das kleinste und leichteste DR-System

Leicht zu transportieren, zügiger Aufbau

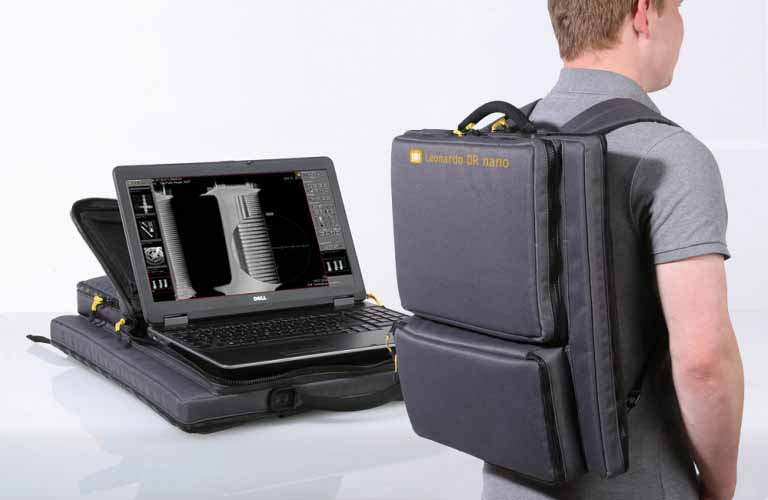

Der Leonardo DR nano ist sehr platzsparend in einem raffinierten, stabilen Rucksack (auch als Tragetasche verwendbar) untergebracht. Mit einem Komplettgewicht von nur ca. 8 kg (inkl. Laptop, Zubehör und Röntgendetektor) ist ein problemloser Transport zu jedem Einsatzort möglich. Mit batteriebetriebenen tragbaren Röntgengeneratoren ab ca. 6,8 kg Gesamtgewicht können Sie das System komplettieren. Einfache Handgriffe genügen und die Röntgenlösung ist schnell vor Ort aufgebaut und einsatzbereit.

Tadellos verpackt

Ordnung und sicherer Transport

In dem leichten Rucksack werden alle Komponenten in passgenauen, separat zu schließenden Fächer verstaut. Das umlaufende, robuste Dämmmaterial wirkt stoßdämpfend und schützt Laptop und Detektor.

Exzellente Bildqualität

Phantastische Bilder durch modernstes Know-how

Der kabellose Detektor bietet eine unschlagbare Bildqualität, wofür die hohe Auflösung von bis zu 5 Lp/mm die Grundlage bildet.

Schnell

Schneller Arbeitsablauf bei optimaler Dokumentation

Schon kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme zur Betrachtung und Auswertung bereit.

Bedienerfreundlich

Einfache Bedienung auch bei wechselndem Personal

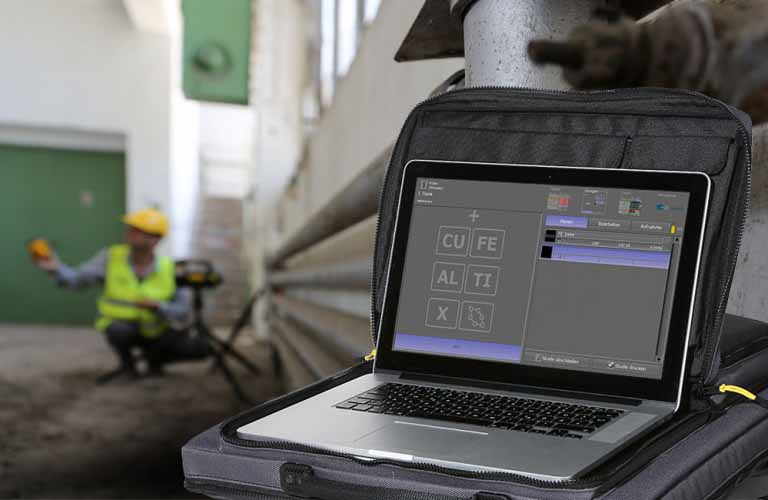

ORinspect, die professionelle Aufnahme- und Steuerungssoftware für die Durchstrahlungsprüfung, überzeugt durch eine intuitive und moderne grafische Bedienoberfläche. Die Untersuchungen werden bequem am Monitor durchgeführt.

Perfekte Kommunikation

Die integrierte Aufnahme- und Steuerungssoftware bietet einen schnellen und kostengünstigen Informationsaustausch per Cloud oder E-Mail unter Berücksichtigung von Sicherheitsvorschriften. Mehr als ein Internetzugang ist dabei nicht notwendig.



ORinspect: Professionelle Aufnahme- und Steuerungssoftware für die Durchstrahlungsprüfung (RT)

PACS Basispaket Materialprfung

Herzstück eines jeden Leonardo NDT-Systems ist die von Oehm und Rehbein entwickelte ORinspect Röntgenaufnahme- und Steuerungssoftware.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine intuitive und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildverarbeitungsprozesse erlauben eine materialspezifische Optimierung und garantieren somit Röntgenbilder mit höchster Bildqualität.

[weitere Informationen...]

  • Prospekt Übersicht Durchstrahlungsprüfung (RT) im NDT-Sektor
    Portable Digitalsysteme von Oehm und Rehbein liefern Röntgenbilder in höchster Qualität, um auch kleinste Abweichungen bei täglichen Inspektionen zu detektieren [englisch]

  • Produktinfo Röntgendetektor PerkinElmer 3543, kabellos
    Exzellente Bildqualität, Auflösung von 100μm, passt in eine herkömmliche Buckylade – Umbauten an der Röntgenanlage sind nicht erforderlich, Aufnahmefläche von 35x43cm (14"x17")

  • Produktinfo Röntgendetektor XenOR 35CW, kabellos
    Kompakter Röntgendetektor im Kassettenformat, für die mobile und stationäre Radiographie entwickelt – mit seinem geringem Gewicht von 3,7kg und einer Aufnahmefläche von 35x43cm (14"x17") bietet er kabellose Freiheit

  • Produktinfo Röntgendetektor XenOR 24CW, kabellos
    Kompakter, robuster Röntgendetektor mit wassergeschütztem Aluminiumgehäuse und praktischem Anti-Schock-Gummirand speziell für den Einsatz im Außenbereich, ist aber auch in der stationären Radiologie hervorragend einsetzbar, Aufnahmefläche von 25x30cm [10x12 Zoll]

Optionale Erweiterungen

Amadeo P

Amadeo P – Passende portable & leichte Generatoren
Das geringe Gewicht, eine benutzerfreundliche Bedienung und die integrierte Schnittstelle zur Verwendung des Röntgengerätes mit einem digitalen Röntgendetektor-System garantieren vielfältige Einsatzmöglichkeiten für die zahlreichen zerstörungsfreien Prüfverfahren (zfP).

PACS MobileView Materialpruefung


dicomPACS®MobileView – der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet mobile Freiheit, das Bildmaterial steht zu jeder Zeit zur Verfügung.

PACS Vermessung Materialpruefung


dicomPACS®  die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
Die dicomPACS® Software umfasst die Akquisition, Verarbeitung, den Transfer und die Archivierung von Bildmaterial. Dank der Funktionsvielfalt mit vielen Speziallösungen ermöglicht Ihnen dicomPACS®, Ihr Arbeitsumfeld ganz individuell und optimal einzurichten.

Wandstative Wandhalterungen Materialpruefung


Fahrstative, Wandhalterungen und Kassettenhalter für das digitale Röntgen

Zur Auswahl stehen eine Vielzahl an Varianten und Systemen für unterschiedliche Anwendungen.

Technische Daten des Leonardo DR-nano

Transportrucksack inkl. Zubehörtasche
  • Für 14" x 17" oder  10“ x 12“ Detektoren mit oder ohne Schutzhülle
  • Außenmaß 50 x 49 x 12 cm
  • Gepolstert und mit stabilem Schutzrahmen inklusive Schulterriemen
  • Wasserabweisend - bietet Sicherheit bei Regen
  • Alle wichtigen Zubehörteile verfügen über passgenaue, separat zu schließende Fächer
Tablet-PC oder Laptop

CPU Intel®, 8 GB RAM, 256 GB Festplatte,

1920 x 1080 Auflösung, 15,6" Display, USB 3.0,

Wireless-LAN 802.11 b/g/n

Direktradiographie-Detektor 24x30 cm (10“x12“) kabellos, (Leonardo DRw nano 1210)

Kabellos röntgen!

  • Passt ohne Modifikationen in bestehende  Buckylade, (konform der Röntgenfilmkassette)
Direktradiographie-Detektor 35 x 43 cm (14" x 17") kabellos, (Leonardo DRw nano 1417)

Kabellos röntgen!

  • Passt ohne Modifikationen in bestehende  Buckylade, (konform der Röntgenfilmkassette)
Akkuladegerät inkl. Akku
  • Schnell ladende, langlebige Akkus, inklusive Akkuladegerät
  • Ladezeit Batterie: 4 Stunden
ORinspect Softwarepaket

Die professionelle Konsolensoftware mit moderner grafischer Bedienoberfläche inklusive:

  • ORinspect DICOM Senden SCU
  • ORinspect DICOM Bild-CD
  • ORinspect Cognition Optimised Processing

Optionale Komponenten für das Leonardo DR-nano-System

Röntgendetektor-Halterung VersariX
  • Höhenverstellbar, für alle Aufnahmen an stehenden Objekten geeignet
  • Röntgendetektor, eingelegt in die Schutzhülle, kann sicher an der Aufhängung platziert werden
  • Detektorhalterung (400 g), platzsparend zusammengelegt, passt in die Leonardo-Tragetasche
Protectionbox
  • Schutzgehäuse für 14" x 17" Detektoren
  • Max. Flächenbelastung von 1.040 kg auf gesamten Bildbereich
  • Max. Punktbelastung von 146 kg pro mm
Schutzhülle (Protective Case)

In verschiedenen Größen verfügbar:

  • Für Detektoren 35 x 43 cm (14“ x 17“)
  • Für Detektoren 24 x 30 cm (10“ x 12“)

Lieferung wahlweise mit und ohne Raster möglich

Golden Engineering XR200 batteriebetrieben mit Puls-Technik

150 kV-Röntgengerät für die radiologische Prüfung verschiedener Materialien, Kombination von Batterieleistung und minimalem Gewicht garantieren dem Benutzer ein ausgezeichnetes Handling

  •  Inklusive Hartschalenkoffer und Fernauslösekabel
  •  Max. Ausgangsleistung 150 kV, 2,6 mR - 4,0 mR pro Puls, Fokus 3,0 x 3,0 mm
  •  Maße 318 x 115 x 190 mm, Gewicht 5,5 Kg
  • Golden Engineering XR150 batteriebetrieben

    Portables batteriebetriebenes Röntgengerät mit Puls-Technik für den Einsatz im NDT- und Security-Bereich

  • Inklusive Hartschalenkoffer und Fernauslösekabel
  • Max. Ausgangsleistung 150 kV, 1,0 mR pro Puls, Fokus 3,0 x 3,0 mm
  • Maße 273 x 104 x 80 mm, Gewicht 2,1 Kg
  • Golden Engineering XRS-3 batteriebetrieben

    Portables batteriebetriebenes Röntgengerät mit Puls-Technik für den Einsatz im NDT und Security Bereich

  • Inklusive Hartschalenkoffer und Fernauslösekabel
  • Max. Ausgangsleistung 270 kV, 2,6 mR - 4,0 mR pro Puls, Fokus 3,0 x 3,0 mm
  • Maße 356 x 115 x 190 mm, Gewicht 5,4 Kg
  • Mobile Röntgentische und Fahrstative

    Ein umfangreiches Angebot an Röntgenstativen und Tragesystemen der neuesten Generation ermöglicht Ihnen ein leichtes und bequemes Arbeiten. Bitte fragen Sie uns!
