Das superleichte, tragbare Röntgen-Rucksack-System für tierische Patienten

Schnell den leichten Leonardo-Rucksack auf den Rücken „geschwungen“, schon sind Sie perfekt für die nächste Röntgenuntersuchung bei Ihrem tierischen Patienten ausgestattet. Das Leonardo DR nano besteht aus nur zwei Komponenten, einem kabellosen Röntgendetektor und einem Laptop. Mit ca. 8 kg (komplett gepackt; Rucksack inkl. Laptop, Zubehör und Röntgendetektor) ist das System eine der weltweit leichtesten tragbaren Röntgenlösungen. Das Röntgensystem ermöglicht seinen Anwender die ambulante digitale Radiographie zu jeder Zeit an fast jedem Ort. Eingeschränkte Bewegungsfreiheit und „Kabelsalat“ beim Röntgen gehören ab sofort der Vergangenheit an.

Die einfache Bedienung des Systems macht es auch radiologisch weniger geschultem Personal leicht, optimale Röntgenbilder zu erstellen. Darüber hinaus unterstützt der integrierte Röntgenhelfer anhand von Videos bei der richtigen Positionierung der Patienten beim Röntgenvorgang. Auch in engen Räumlichkeiten können Sie mit dem Leonardo DR nano-System bequem agieren. Röntgengerät und Detektor kommunizieren kabellos mit der Akquisitionssoftware des Laptops. Für einen sicheren Betrieb kann die Distanz zwischen Röntgendetektor und dem Laptop bis zu 10 m betragen!

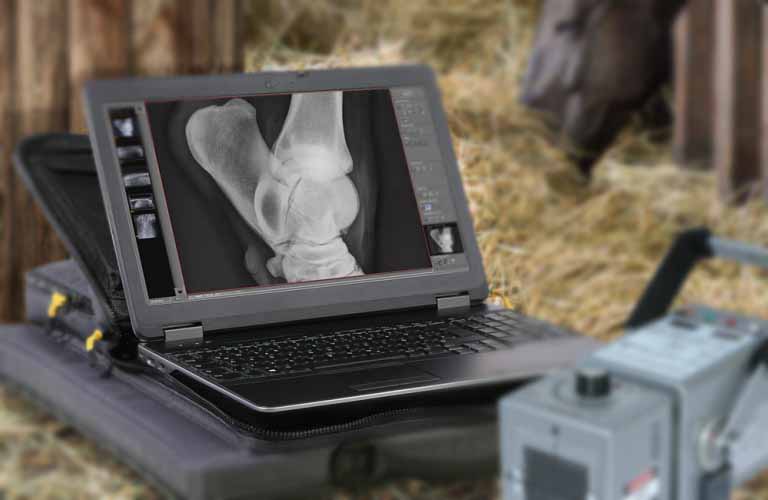

Nach Auslösen des Röntgenschusses können Sie sofort die Röntgenbilder auf dem Laptop betrachten bzw. die Röntgenbilder an den Tierhalter oder Fachgutachter (per Cloud-Lösung oder E-Mail) weiterleiten.

Durch sein geringes Gewicht und Volumen sind den Einsatzgebieten des Leonardo DR nano kaum Grenzen gesetzt - das handliche System kann in einer Tierarztpraxis, einer Pferdeklinik oder universitären Einrichtung eingesetzt werden.







Das Leonardo DR nano-System ist in zwei Varianten verfügbar:

1.

Leonardo DRw nano 1210: mobiles System mit kabellosem Detektor (wireless) im Format 24x30cm

2.

Leonardo DRw nano 1417: mobiles System mit kabellosem Detektor (wireless) im Format 35x43cm

Merkmale & Vorteile des Leonardo DR nano-Systems

Kabellos röntgen

Schnelle Betriebsbereitschaft und stolperfreies Röntgen

Der Röntgendetektor steht in zwei Größen (10 x 12 Zoll und 14 x 17 Zoll) als kabellose Ausführung zu Verfügung. Nutzen Sie zusätzlich ein batteriebetriebenes HF-Röntgengerät, können Sie komplett kabellos und portabel röntgen.

Das kleinste und leichteste DR-System

Leicht zu transportieren, zügiger Aufbau

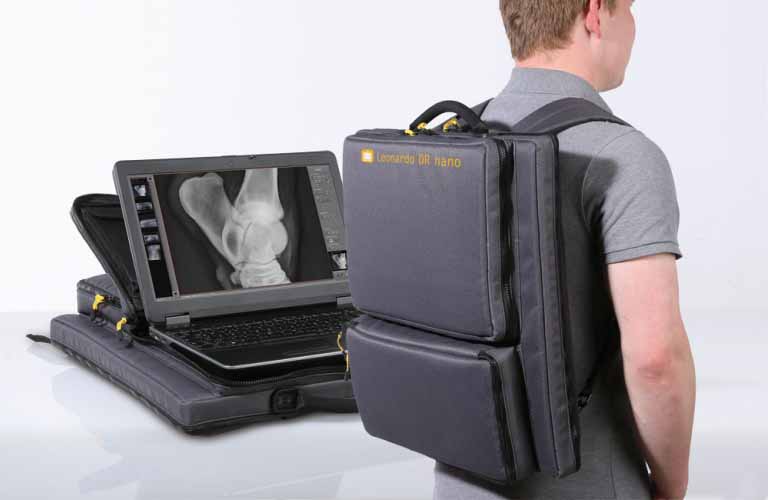

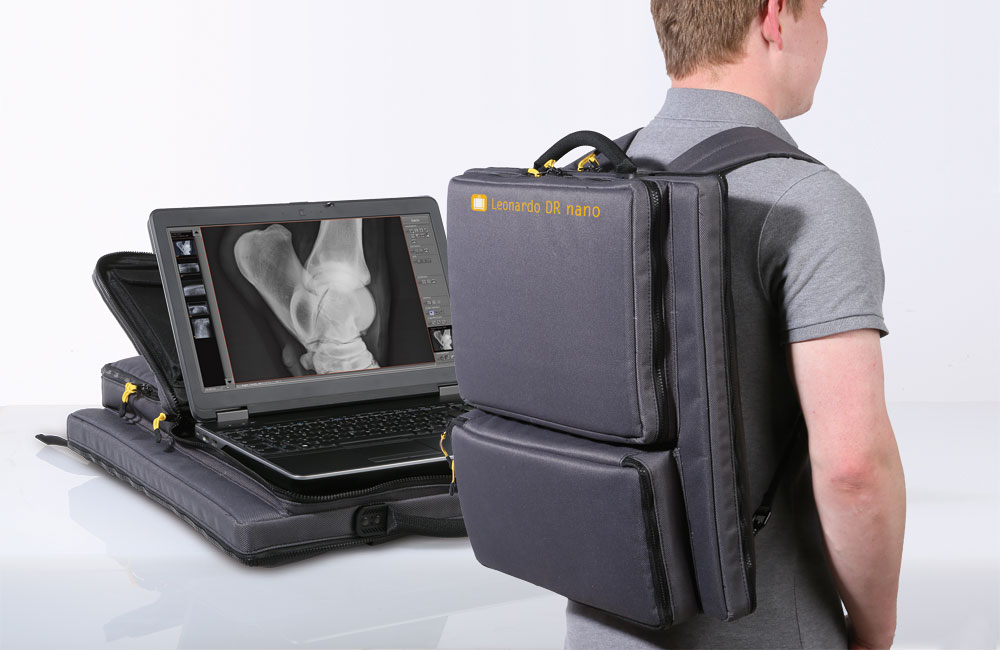

Der Leonardo DR nano ist sehr platzsparend in einem raffinierten, stabilen Rucksack (auch als Tragetasche verwendbar) untergebracht. Mit einem Komplettgewicht von nur ca. 8 kg (inkl. Laptop, Zubehör und Röntgen-Detektor) ist ein problemloser Transport zu jedem Einsatzort möglich. Mit batteriebetriebenen tragbaren Röntgengeneratoren ab ca. 6,8 kg Gesamtgewicht können Sie das System komplettieren. Einfache Handgriffe genügen und die Röntgenlösung ist schnell vor Ort aufgebaut und einsatzbereit.

Tadellos verpackt

Ordnung und sicherer Transport

In dem leichten Rucksack werden alle Komponenten in passgenauen, separat zu schließenden Fächer verstaut. Das umlaufende, robuste Dämmmaterial wirkt stoßdämpfend und schützt Laptop und Detektor.

Exzellente Bildqualität

Phantastische Bilder durch modernstes Know-how

Der kabellose Detektor bietet eine unschlagbare Bildqualität, wofür die hohe Auflösung von bis zu 5 Lp/mm die Grundlage bildet.

Schnell

Schneller Arbeitsablauf bei optimaler Dokumentation

Schon kurz nach dem Auslösen (6 bis 8 Sekunden) steht die Röntgenaufnahme zur Betrachtung und Befundung bereit.

Bedienerfreundlich

Einfache Bedienung auch bei wechselndem Personal

Die professionelle Akquisitionssoftware dicomPACS®DX-R überzeugt durch eine intuitive und moderne grafische Bedienoberfläche. Die Untersuchungen werden bequem am Monitor durchgeführt.

Durchdacht

Ein integrierter Röntgenhelfer informiert über die korrekte Einstelltechnik für jede Untersuchung, getrennt nach Tiergattung (Katze, Hund und Pferd).

Einzigartig

Spezialvermessungsfunktionen, wie beispielsweise HD-Vermessung, MMP, TTA, TPLO und Herzvermessung, als auch Makros für immer wiederkehrende Untersuchungsabläufe können ohne Aufpreis verwendet werden.

Ferngesteuert

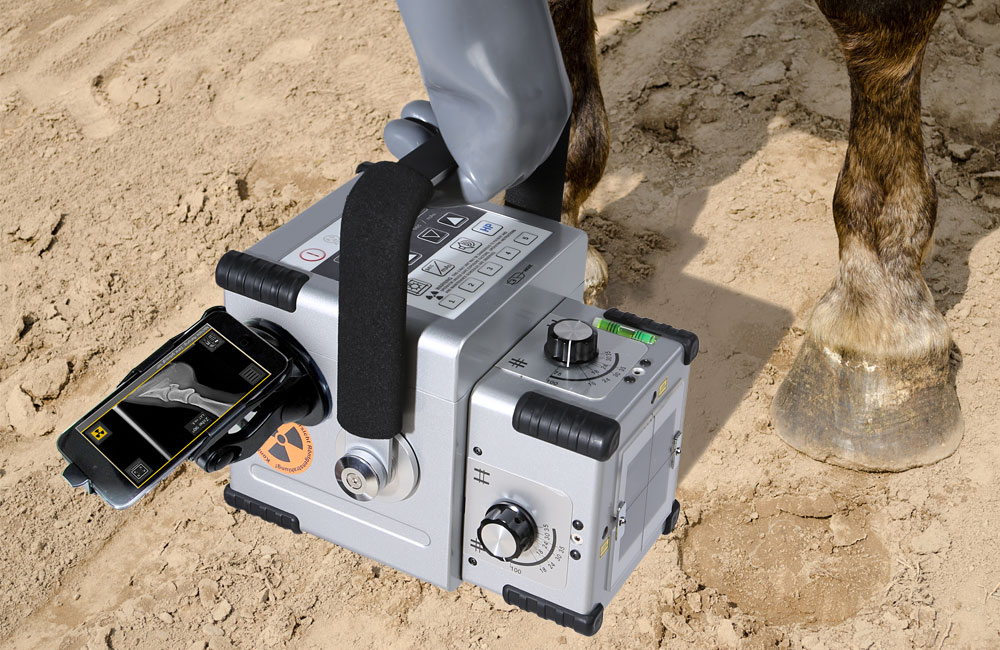

Ein mobiles Endgerät, wie beispielsweise Ihr Smartphone, können Sie über eine spezielle App als Fernbedienung für die Aufnahme und Betrachtung von Bildern verwenden. Am Arm oder Röntgengenerator befestigt, dient es unter anderem als Kontrollelement mit der Möglichkeit, schnell einen ersten Eindruck der angefertigten Bilder zu erhalten, ohne dazu zur eigentlichen Konsolenstation (Tablet-PC oder Laptop) gehen zu müssen.

Professionelle Berichtserstellung

Mit dem optional erhältlichen Berichtsmodul für Röntgenleistungen von Pferde-Kaufuntersuchungen kann in kürzester Zeit eine professionelle Befundung und deren Dokumentation erstellt werden.

Professionelle Akquisitions- und Befundsoftware für Röntgenbilder

DXR vet

Herzstück eines jeden Leonardo DR-Systems ist die von der Oehm und Rehbein GmbH entwickelte dicomPACS®DX-R Akquisitions- und Steuerungssoftware mit integriertem Röntgenhelfer.

Die Software übernimmt die komplette Steuerung von Röntgengeneratoren und Röntgenanlagen unterschiedlicher Hersteller und ermöglicht somit einen geordneten und optimalen Arbeitsablauf. Eine einfache und benutzerfreundliche Bedienoberfläche mittels Touchscreen oder Maussteuerung runden das System ab.

Das auf spezielle Anwenderwünsche adaptierbare, professionelle dicomPACS®DX-R Bildprozessing besticht durch eine herausragende Bildqualität. Leistungsstarke Bildbearbeitungsprozesse erlauben eine organspezifische Optimierung und garantieren somit Röntgenbilder in höchster Qualität.

[weitere Informationen...]

  • Produktbroschüre Leonardo DR nano-Röntgensystem für Pferde- und Gemischtpraxen
    Röntgensystem für Röntgenuntersuchungen zu jeder Zeit an jedem Ort

  • Produktinfo Röntgendetektor PerkinElmer 3543, kabellos
    Exzellente Bildqualität, Auflösung von 100μm, passt in eine herkömmliche Buckylade – Umbauten an der Röntgenanlage sind nicht erforderlich, Aufnahmefläche von 35x43cm (14"x17")

  • Produktinfo Röntgendetektor XenOR 35CW, kabellos
    Kompakter Röntgendetektor im Kassettenformat, für die mobile und stationäre Radiographie entwickelt – mit seinem geringem Gewicht von 3,7kg und einer Aufnahmefläche von 35x43cm (14"x17") bietet er kabellose Freiheit

  • Produktinfo Röntgendetektor XenOR 24CW, kabellos
    Kompakter, robuster Röntgendetektor mit wassergeschütztem Aluminiumgehäuse und praktischem Anti-Schock-Gummirand speziell für den Einsatz im Außenbereich, ist aber auch in der stationären Radiologie hervorragend einsetzbar, Aufnahmefläche von 25x30cm [10x12 Zoll]

  • Beispiel einer Kaufuntersuchung mit integrierten Bildern
    Röntgenprotokoll zur Kaufuntersuchung: Entsprechende Röntgenbilder, auch mit Vergrößerungen, Vermessungen und Markierungen werden automatisch zum korrespondierenden Befund zur Darstellung im Ankaufsbericht übernommen und das Layout vollautomatisch erzeugt

  • Artikel pferde spiegel "Digitale Radiographie und Röntgenleitfaden"
    Verfasser Dr. Thomas Weinberger; Pferdeklinik Burg Müggenhausen: Beurteilung von Röntgenaufnahmen im Rahmen der Kaufuntersuchung - Softwareunterstützung zur Vermeidung von Fehlern

Optionale Erweiterungen

Amadeo P vet

Amadeo P – Passende portable & leichte Generatoren
Das geringe Gewicht, eine benutzerfreundliche Bedienung und die integrierte Schnittstelle garantieren vielfältige Einsatzmöglichkeiten für Pferde- und Gemischtpraxen.

PACS KU Modul vet


Berichtsmodul für Röntgenleistungen von Pferde-Kaufuntersuchungen
Das dicomPACS®vet KU-Modul ermöglicht Ihnen eine schnelle Erstellung der Berichte durch die automatische Übernahme der Röntgenbilder und richtet sich nach dem "Röntgenleitfaden" der Gesellschaft für Pferdemedizin e.V. und der Bundestierärztekammer e.V.

PACS MobileView vet


dicom
PACS
®MobileView - der webbasierte Viewer für mobile Endgeräte
Der webbasierte Viewer enthält alle notwendigen Basisfunktionen zur Betrachtung und Bearbeitung von Bildern, die nahezu browserunabhängig auf mobilen Endgeräten erfolgen kann. dicomPACS®MobileView bietet Tierärzten mobile Freiheit an Arbeitsorten in und außerhalb einer Klinik oder Praxis, wobei das radiologische Bildmaterial zu jeder Zeit zur Verfügung steht.

ORCA


Archivieren von Bildern und Dokumenten sowie Teilen von medizinischen Daten über das Internet mit ORCA
ORCA  (Oehm und Rehbein Cloud Archiving) ist eine Plattform um medizinische Bilder und Dokumente in einer speziellen, dafür optimierten Cloud zu speichern, zu betrachten und zu teilen. ORCA bietet mit ORCA Archive und ORCA Share zwei attraktive Verwendungsmöglichkeiten.

PACS Basispaket vet


dicomPACS®vet - die zeitgemäße und ausgereifte High-Tech-Lösung für intelligentes Bildmanagement
dicomPACS®vet ist ein einfach zu bedienendes, durchdachtes Instrument für die tägliche Diagnostik. Die Bildbearbeitunfssoftware umfasst die Akquisition, Verarbeitung, den Transfer und die Archivierung von Bildmaterial und kann zudem problemlos in alle gängigen Verwaltungssysteme integriert werden.

Roentgentische Vet


Röntgentische für das stationäre digitale Röntgen
Hochwertige Patiententische sollen Größe und Artenvielfalt der Patienten in Tierarztpraxen und Tierkliniken Rechnung tragen. Alle angebotenen Röntgentische der neusten Generation ermöglichen Ihnen ein leichtes und bequemes Arbeiten.

Wandstative Wandhalterungen Vet


Fahrstative, Wandhalterungen und Kassettenhalter für das digitale Röntgen
Unterschiedliche Patientengrößen stellen besondere Voraussetzungen an Fahrstative, Wandhalterungen und Kassettenhalter. Zur Auswahl stehen eine Vielzahl an Varianten und Systemen für unterschiedliche Anwendungen.



Technische Daten des Leonardo DR-nano

Transportrucksack inkl. Zubehörtasche
  • Für 14" x 17" oder  10“ x 12“ Detektoren mit oder ohne Schutzhülle
  • Außenmaß 50 x 49 x 12 cm
  • Gepolstert und mit stabilem Schutzrahmen inklusive Schulterriemen
  • Wasserabweisend - bietet Sicherheit bei Regen
  • Alle wichtigen Zubehörteile verfügen über passgenaue, separat zu schließende Fächer
Tablet-PC oder Laptop

CPU Intel®, 8 GB RAM, 256 GB Festplatte,

1920 x 1080 Auflösung, 15,6" Display, USB 3.0,

Wireless-LAN 802.11 b/g/n

Direktradiographie-Detektor 24x30 cm (10“x12“) kabellos, (Leonardo DRw nano 1210)

Kabellos röntgen!

  • Passt ohne Modifikationen in bestehende  Buckylade (konform der Röntgenfilmkassette)
Direktradiographie-Detektor 35 x 43 cm (14" x 17") kabellos, (Leonardo DRw nano 1417)

Kabellos röntgen!

  • Passt ohne Modifikationen in bestehende  Buckylade (konform der Röntgenfilmkassette)
Akkuladegerät inkl. Akku
  • Schnell ladende, langlebige Akkus, inklusive Akkuladegerät
  • Ladezeit Batterie: 4 Stunden
Leonardo DR nano Softwarepaket

Mit dicomPACS®DX-R, der professionellen Konsolensoftware mit moderner grafischer Bedienoberfläche mit Basis-Softwareausstattung, inklusive:

  • dicomPACS®DX-R DICOM Senden SCU
  • dicomPACS®DX-R DICOM Patienten CD
  • dicomPACS®DX-R Cognition Optimised Processing

Optionale Komponenten für das Leonardo DR-nano-System

dicomPACS®DX-R Remote control

App für Smartphone als Fernbedienung für die Aufnahme und Betrachtung von Bildern während des Röntgenvorganges

Halterungen für Smartphone (Apple)
    Zwei Halterungstypen für die Aufnahme und Betrachtung von Bildern stehen zur Auswahl:
  • Armhalterung
  • Halterung für den tragbaren Röntgengenerator
Schutzhülle (Protective Case)

In verschiedenen Größen verfügbar:

  • Für Detektoren 35 x 43 cm (14“ x 17“)
  • Für Detektoren 24 x 30 cm (10“ x 12“)

Lieferung wahlweise mit und ohne Raster möglich

Hochfrequenz-Röntgengenerator TR 90/20 Battery
  • 5 kW, 110 kV / 100 mA
  • Hochleistungskondensator für stabile und zuverlässige Stromversorgung
  • Ausgestattet mit Fernbedienungsfunktion durch Handschalter
  • Touch-Panel, digitales Display, LED-Display
  • Maße: 254 x 225 x 423 mm, Gewicht: 19,6 kg
TR 90/30 - das Leistungsstärkste im Kleinstformat
  • Leistungsstarkes Hochfrequenz-Röntgengerät mit Vollwellen-Invertersystem
  • Nur 6500 g bei verringerter Größe
  • Innovative Anti-Schock-Konstruktion
RHF 200 ML - das universelle Resonanz-Hochfrequenz-Röntgengerät
  • Geringere Belichtungszeiten
  • Verringerte Strahlenbelastung
  • Monoblock-Gerät mit Resonanz-Hochfrequenztechnik
  • Gesamtgewicht: 11,2 kg
HF 400 ML - das Kraftpaket unter den portablen HF-Generatoren
    Portables Monoblock-Röntgengerät mit Hochfrequenz-Technik
  • Inklusive 2-stufigem Hand-Auslöseschalter
  • Nennleistung 6,0 kW, Fokus 1,2 x 1,2 mm
  • Maße 430 x 320 x 260 mm, Gewicht 21,8 kg
Fahrstative und Kassettenhalterungen

Ein umfangreiches Angebot an Röntgenstativen und Tragesystemen der neusten Generation ermöglicht Ihnen ein leichtes und bequemes  Arbeiten. Bitte fragen Sie uns!
